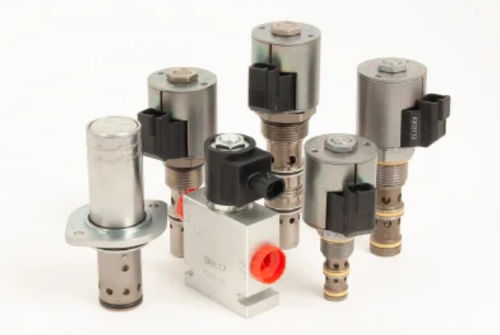

Electroválvula de control directo SPCL10-32

de 3 víasnormalmente cerradahidráulica

VÁLVULA PROPORCIONAL DE SOLENOIDE, 3 PUERTOS, NORMALMENTE CERRADA PATENTE DE LOS ESTADOS UNIDOS # 7,921,880 Válvula de cartucho hidráulica de accionamiento por solenoide, de 3 puertos, normalmente cerrada, de asiento proporcional, enroscable, diseñada para aplicaciones de baja fuga, bloqueo y retención de carga. Cuando se energiza, el obturador se levanta para permitir el flujo del puerto 3 a los puertos 1 y 2, el flujo en el puerto 2 es típico para aplicaciones de detección de carga, pero no incluye una válvula de retención para el aislamiento. Características Bobina de servicio continuo. Construcción eficiente de armadura húmeda. Bobinas opcionales resistentes al agua con clasificación IP69K. Cavidad común en la industria. Reduce la demanda de espacio en el colector. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Peso de la unidad: 0.2 kg (0.44 lb) Superficie interna mojada: 178 cm² (27.6 in²) Inductancia de la válvula: 173.3 mH a 1,2 A Cavidad: VC10-3B cavidades de 3 vías de tamaño 10 Par de instalación del cartucho: 32.5 a 35,3 N-m (24 a 26 ft-lb) Par de apriete de la tuerca de la bobina: 6.8 a 9,5 N-m (5 a 7 pies-libra) Restricción de orientación: Ninguna
