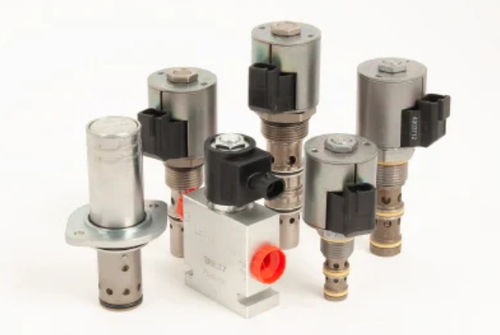

Electroválvula de control directo SPCL10-40

de 4 víasnormalmente cerradahidráulica

VÁLVULA PROPORCIONAL DE SOLENOIDE, 4 PUERTOS, NORMALMENTE CERRADA PATENTE DE LOS ESTADOS UNIDOS # 7,921,880 Válvula de cartucho hidráulica de accionamiento por solenoide, de 4 puertos, normalmente cerrada, de tipo asiento, proporcional, enroscable, diseñada para aplicaciones de baja fuga, bloqueo y retención de carga. Funcionamiento Cuando se energiza, el obturador se levanta para permitir el flujo desde el puerto 4 a los puertos 1, 2 y 3, el flujo en el puerto 2 y 3 son típicos para aplicaciones de detección de carga e incluye una válvula de retención para el aislamiento. Características Cavidad común en la industria. Bobinas de servicio continuo. Reduce la demanda de espacio en el colector. Construcción eficiente de armadura húmeda. Bobinas E opcionales resistentes al agua con un grado de protección de hasta IP69K. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Peso de la unidad: 0.21 kg (0.46 lb) Superficie interna mojada: 189 cm² (29.3 in²) Inductancia de la válvula: 173.3 mH a 1,2 A Cavidad: VC10-4B cavidades de tamaño 10-4 vías Par de instalación del cartucho: 32.5 a 35,3 N-m (24 a 26 ft-lb) Par de apriete de la tuerca de la bobina: 6.8 a 9,5 N-m (5 a 7 pies-libra) Restricción de orientación: Ninguna
