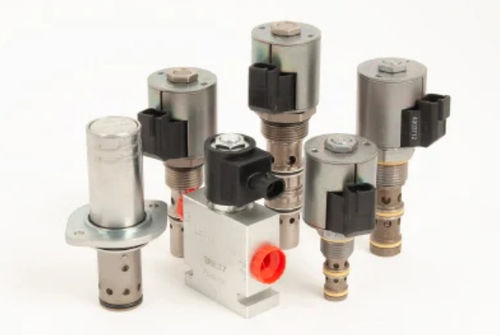

Electroválvula de control directo SVCV08-20

de 2 víasnormalmente cerradahidráulica

ELECTROVÁLVULA DE ASIENTO, 2 VÍAS, NORMALMENTE CERRADA Válvula de cartucho hidráulica de 2 vías, accionada por piloto, de tipo asiento, normalmente cerrada, enroscable, diseñada para una baja fuga en aplicaciones de retención de carga. Funcionamiento Cuando está desenergizada, la SVCV08-20XX bloquea el flujo de la conexión 2 a la conexión 1 y de la conexión 1 a la conexión 2. Cuando está activada, la SVCV08-20XX permite el flujo del puerto 2 al puerto 1 y bloquea el flujo del puerto 1 al puerto 2. La SVCV08-20XX está diseñada para encajar en la cavidad VC08-3 con la entrada normal en el puerto de la cavidad 3 (puerto de la válvula 2) y la salida en el puerto de la cavidad 1 (puerto de la válvula 1). La caída de presión será sustancialmente mayor si se selecciona el puerto de cavidad 2 como puerto de salida alternativo. Características Bobina de servicio continuo. Asiento endurecido para una larga vida útil y bajas fugas. Tensiones y terminaciones de bobina opcionales. Los cartuchos son de tensión intercambiable. Opción de accionamiento manual. Bobinas E opcionales resistentes al agua con clasificación IP69K. Cavidad común en la industria - tamaño compacto. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Peso de la unidad: 0.1 kg (0.21 lb) Modelo base 0.1 kg (0.23 lb) Opción M e Y 0.11 kg (0.24 lb) Opción J Cavidad: VC08-3 cavidades de 3 vías de tamaño 08 Par de instalación del cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Par de apriete de la tuerca de la bobina: 5.4 a 6,8 N-m (4 a 5 pies-libra) Restricción de orientación: Ninguna
