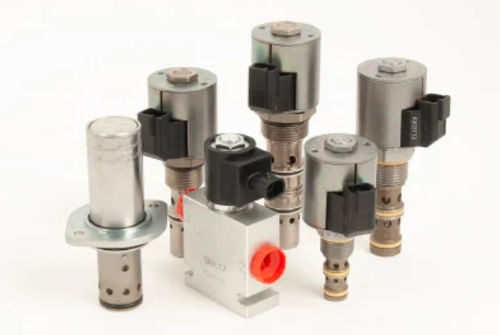

Válvula de alivio de cartucho SVRV10-26

de control asistidode fluidosaccionado por solenoide

VÁLVULA DE ALIVIO DE TIPO CARRETE OPERADA POR SOLENOIDE PATENTE ESTADOUNIDENSE # 7,137,406 La SVRV10-26X es una válvula de alivio normalmente abierta, accionada por solenoide, de tipo carrete y con rosca. Cuando se activa la bobina, el piloto cierra el flujo de drenaje y el carrete cierra el puerto 2. En esta posición, la válvula funciona como una válvula de alivio, aliviando el flujo del puerto 1 al puerto 2. El piloto se abre cuando la presión en el puerto 1 supera la presión ajustada. El flujo del piloto se descarga en el puerto 2. Características Varios rangos de presión. Bobina de servicio continuo. Bobina y jaula endurecidas para una larga vida útil. Tensiones y terminaciones de bobina opcionales. Los cartuchos son de tensión intercambiable. Construcción eficiente de armadura húmeda. Bobinas electrónicas opcionales resistentes al agua con un grado de protección IP69K. Cavidad común en la industria. Fluidos: De base mineral o sintética con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Peso de la unidad: 0.19 kg (0.42 lb) Superficie interna mojada: 183 cm² (28.4 in²) Cavidad: VC10-2 cavidades de 10 tamaños de 2 vías Par de instalación del cartucho: 32.5 a 35,2 N-m (24 a 26 ft-lb) Par de apriete máximo permitido: 54.2 N-m (40 ft-lb) Par de apriete de la tuerca de la bobina: 5.4 a 6,8 N-m (4 a 5 ft-lb) Restricción de orientación: Ninguna
