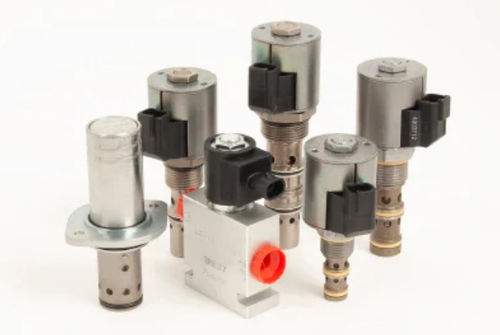

Válvula de cartucho UPCV10-F41

hidráulicapilotode bloqueo

La UPCV10-F41 es una válvula de descarga piloto, de tipo cartucho, con rosca y pilotaje interno, con una válvula de retención interna con una relación de presión de recarga fija del 80% para su uso en sistemas hidráulicos de tipo acumulador. Funcionamiento En su estado estacionario, la UPCV10-F41 bloquea el flujo de la conexión 3 a la 4 y permite el flujo de la conexión 1 a la 2. Al alcanzar una presión predeterminada en los puertos 2 y 3, el carrete se desplaza para permitir el flujo libre del puerto 3 al puerto 4, descargando el piloto del puerto 3. Si la presión en el puerto 2 cae a un nivel inferior al valor de recarga establecido por la relación, la válvula se cerrará, bloqueando el flujo del puerto 3 al puerto 4. La cámara del muelle se ventila en el puerto 4. Características Válvula de retención interna Relaciones de presión de recarga fijas opcionales. Carrete y jaula de precisión endurecidos para una larga vida útil. Elección de opciones de sellado. Fluidos: De base mineral o sintética con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Peso de la unidad: 0.28 kg (0.61 lb) Superficie interna mojada: 251 cm² (38.9 in²) Cavidad: HVC10-f4 cavidades de tamaño 10-4 vías Par de instalación del cartucho: 44.7 a 50,2 N-m (33 a 37 ft-lb) Restricción de orientación: Ninguna
