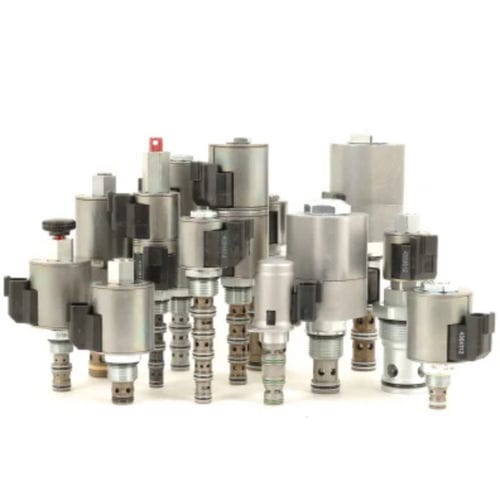

Electroválvula de control directo SF08-21

de 2 víasnormalmente abiertahidráulica

VÁLVULA DE CARTUCHO DE SOLENOIDE, 2 VÍAS, NORMALMENTE ABIERTA DE ALTA PRESIÓN Válvula de cartucho hidráulica de solenoide, de 2 vías, pilotada, de asiento, normalmente abierta, de rosca, diseñada para una baja fuga en aplicaciones de retención de carga de alta presión. Funcionamiento Cuando está sin energía, la sf08-21xx permite el flujo desde el puerto 2 al puerto 1. En este modo, el flujo del puerto 1 al puerto 2 está muy restringido. Cuando está activada, el obturador de la válvula se cierra en su asiento, bloqueando el flujo de la conexión 2 a la conexión 1. En este modo, el cartucho permitirá el flujo del puerto 1 al puerto 2 después de superar la fuerza del solenoide (requiere de 3,4 a 10,3 bar [50 a 150 psi]). Características Bobina de servicio continuo. Revestimiento resistente a la corrosión. Asiento endurecido para una larga vida útil y bajas fugas. Tensiones y terminaciones de bobina opcionales. Los cartuchos son intercambiables por tensión. Diseño de bobina unificada y moldeada. Opción de accionamiento manual. Bobinas opcionales impermeables con grado de protección IP69K. Tamaño compacto y común en la industria. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Peso de la unidad: 0.09 kg (0.20 lb) Superficie interna mojada: 103.9 cm² (16.1 in²) Tensión mínima de entrada: 10.2 Vdc Bobina de 12 Vdc Cavidad: VC08-2 cavidades de 2 vías de tamaño 08 Par de instalación del cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Par de apriete de la tuerca de la bobina: 5.4 a 6,8 N-m (4 a 5 pies-libra) Restricción de orientación: Ninguna
