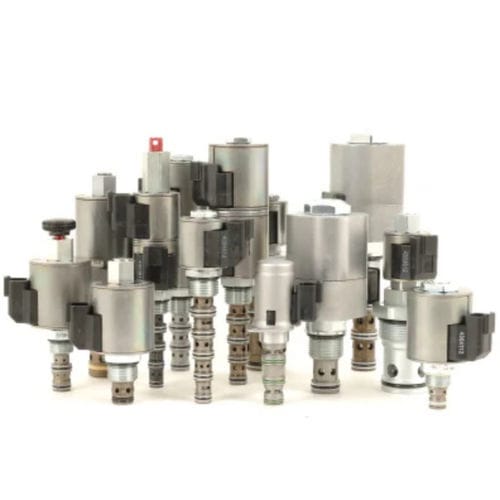

Válvula de retención de cartucho CV04-20

atornillablefluidohidráulica

La CV04-20 es una válvula de retención hidráulica enroscable, de tipo cartucho, para su uso como dispositivo de bloqueo o retención de carga. Funcionamiento La válvula de cartucho permite el flujo del puerto 1 al 2, mientras que normalmente bloquea el flujo en la dirección opuesta. La válvula de cartucho tiene una retención totalmente guiada que está cerrada por resorte hasta que se aplica suficiente presión en el puerto 1 para abrir el puerto 2. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Peso de la unidad: 0.01 kg (0.03 lb) Superficie interna mojada: 16 cm² (2.5 in²) Cavidad: VC04-2 cavidades de 2 vías de tamaño 04 Par de instalación del cartucho: 16.3 a 19,0 N-m (12 a 14 ft-lb) Par de apriete máximo permitido: 27.1 N-m (20 ft-lb) Restricción de orientación: Ninguna
