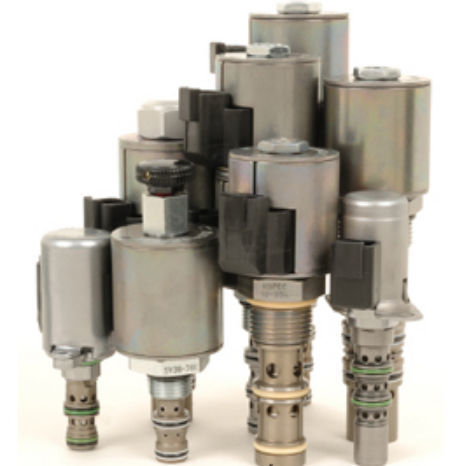

Electroválvula de control directo SP08-47C

de 4 víashidráulicaestanca

VÁLVULA DE CARTUCHO DE SOLENOIDE PROPORCIONAL DE 3 POSICIONES, 4 VÍAS, CARRETE CENTRAL CERRADO Válvula de cartucho de solenoide de acción directa, 3 posiciones, 4 vías, carrete central cerrado, control direccional proporcional. es una válvula de cartucho hidráulica de tornillo para uso con fluidos hidráulicos de uso general. la función de anulación manual está disponible como opción. Funcionamiento Cuando está desenergizada, la sp08-47cx bloquea el flujo a todos los puertos, cuando la bobina #1 está energizada, se permite el flujo del puerto 3 al puerto 4, y del puerto 2 al puerto 1. cuando la bobina #2 está energizada, se permite el flujo del puerto 3 al puerto 2, y del puerto 4 al puerto 1.t. Notas Aunque el puerto 1 puede estar totalmente presurizado, no está previsto que se utilice como entrada de la válvula. Características Solenoide de servicio continuo. Bobina y jaula de precisión endurecidas para una larga vida útil. Tensiones y terminaciones de bobina opcionales. Opción de accionamiento manual. Bobinas electrónicas impermeables opcionales con clasificación IP69K. Construcción eficiente de armadura húmeda. Los cartuchos son de tensión intercambiable. Buena linealidad e histéresis. Cavidad común en la industria. Fluidos Fluidos compatibles: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 SEGÚN ISO 4406 Peso de la unidad: 0.16 kg (0.36 lb) SP08-47C 0.22 kg (0.48 lb) SP08-47CM 0.24 kg (0.53 lb) SP08-47CB Superficie interna mojada: 161 cm² (25 in²) SP08-47C 187 cm² (29 in²) SP08-47CM/B Protección contra la corrosión: 960 horas de niebla salina según ASTM B117 Cavidad: VC08-4 cavidades de tamaño 08-4 Par de instalación del cartucho: 25.8 a 28,6 N-m (19 a 21 ft-lb) 54.2 N-m (40 ft-lb) Par máximo permitido
