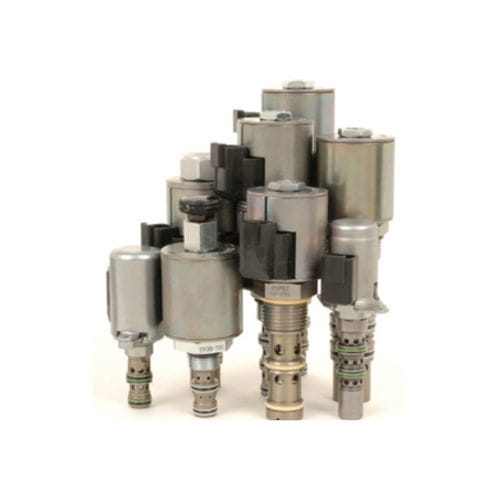

Electroválvula de control directo SP10-47C

de 4 víasnormalmente cerradahidráulica

ELECTROVÁLVULA PROPORCIONAL DE 3 POSICIONES, 4 PUERTOS CENTRO CERRADO Una válvula accionada por solenoide, de acción directa, 3 posiciones, 4 vías, centro cerrado, control direccional proporcional. Se trata de una válvula de cartucho hidráulica de rosca para su uso con fluidos hidráulicos de uso general. La función de anulación manual está disponible como opción. Funcionamiento Cuando está desenergizada, la SP10-47CX bloquea el flujo a todos los puertos, cuando la bobina #1 está energizada, se permite el flujo del puerto 3 al puerto 4, y del puerto 2 al puerto 1. Cuando la bobina nº 2 está activada, se permite el flujo de la conexión 3 a la conexión 2 y de la conexión 4 a la conexión 1. nota: aunque el puerto 1 puede estar totalmente presurizado, no está previsto que se utilice como entrada de la válvula. Características Solenoide de servicio continuo. Bobina y jaula de precisión endurecidas para una larga vida útil. Tensiones y terminaciones de bobina opcionales. Opción de accionamiento manual. Bobinas electrónicas impermeables opcionales con clasificación IP69K. Construcción eficiente de armadura húmeda. Los cartuchos son de tensión intercambiable. Buena linealidad e histéresis. Cavidad común en la industria. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Inductancia de la válvula: 198 mH a 1,2 A Corriente máxima de control: Corriente de umbral: Frecuencia Dither PWM: 100 Hz Cavidad: VC10-4 cavidades de tamaño 10-4 Par de instalación del cartucho: 32.5 a 35,3 N-m (24 a 26 ft-lb) Par de apriete de la tuerca de la bobina: 6.8 a 9,5 N-m (5 a 7 pies-libra) Restricción de orientación: Ninguna
