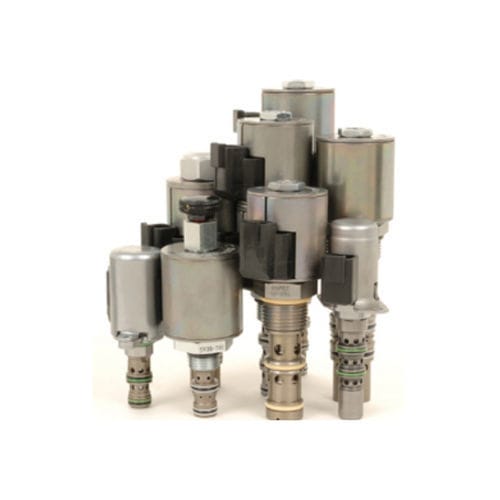

Válvula de cartucho HSP12-47C

hidráulicade roscade bobinas

La HSP12-47C es una electroválvula hidráulica de alta presión, proporcional, de 4 puertos y 3 posiciones, de tipo carrete, enroscable y de tipo cartucho. Funcionamiento Cuando está desenergizada, la HSP12-47CX bloquea todos los puertos. Cuando la bobina S1 está energizada, se permite el flujo de 3 a 4, y de 2 a 1. Cuando la bobina S2 está activada, se permite el flujo de la conexión 3 a la 2, y de la 4 a la 1. En los circuitos en los que los flujos de los puertos de trabajo son desiguales debido a las relaciones de los cilindros, el flujo de retorno más alto debe dirigirse a la conexión 4. Funcionamiento del mando manual Para el funcionamiento normal de la válvula (neutro), el pasador de anulación manual debe estar asentado en la ranura de retención central (la ranura ID del pomo está en línea con la parte superior de la tuerca de la bobina). Para cambiar la válvula manualmente desde el punto muerto para activar la función de la bobina S1, se empuja el pomo ligeramente hacia abajo y se gira 90$ en sentido contrario a las agujas del reloj y se tira de él. Para que se quede en esta posición, gire el mando 90º más en sentido contrario a las agujas del reloj para que quede bloqueado en la ranura de retención superior. Para cambiar manualmente de punto muerto y activar la función de la bobina S2, se empuja el mando hacia abajo hasta el final. Para que el bloqueo se produzca en esta posición, gire el mando 90° en el sentido de las agujas del reloj para bloquearlo en la ranura de bloqueo inferior. La función de anulación manual está pensada para un uso de emergencia, no para un funcionamiento continuo. Características Opciones de accionamiento manual Bobina de servicio continuo Construcción eficiente de armadura húmeda Bobinas electrónicas resistentes al agua con un grado de protección de hasta IP69K Todos los productos HyPerformance se prueban según la especificación T2.6.1 de la NFPA y se prueban con un nivel de verificación del 90% y una garantía del 99% Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406
