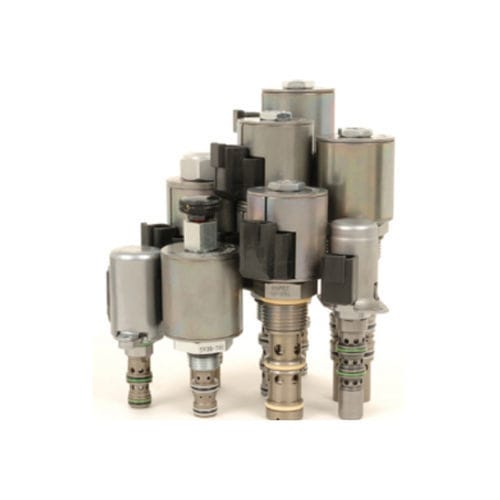

Electroválvula de control directo SP08-47DN

de 4 víashidráulicaatornillable

Una válvula accionada por solenoide, de acción directa, 3 posiciones, 4 vías, carrete de motor, control direccional proporcional. Se trata de una válvula de cartucho hidráulica de rosca para su uso con fluidos hidráulicos de uso general. La función de anulación manual está disponible como opción. Funcionamiento Cuando está desenergizada, la sp08-47dnx bloquea el flujo en el puerto 3, mientras permite el flujo del puerto 2 al puerto 1 y del puerto 4 al puerto 1. Cuando la bobina S1 está activada, se permite el flujo desde el puerto 3 al puerto 4, y desde el puerto 2 al puerto 1. Cuando la bobina S2 está activada, se permite el flujo desde el puerto 3 hacia el puerto 2, y desde el puerto 4 hacia el puerto 1. NOTA: Aunque el puerto 1 puede estar totalmente presurizado, no está previsto que se utilice como entrada de la válvula. Características Opción de caudal extra bajo Solenoide de servicio continuo. Bobina y jaula de precisión endurecidas para una larga vida útil. Tensiones y terminaciones de bobina opcionales. Opción de accionamiento manual. Bobinas electrónicas impermeables opcionales con clasificación IP69K. Construcción eficiente de armadura húmeda. Los cartuchos son de tensión intercambiable. Cavidad común en la industria. Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes. Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 20/18/14 según ISO 4406 Peso de la unidad: 0.16 kg (0.36 lb) Superficie interna mojada: 159 cm² (24.7 in²) Corriente máxima de control 1.0 A bobina de 12 V Corriente de umbral: Ver gráficos de rendimiento Frecuencia Dither PWM: 90 a 110 Hz Cavidad: VC08-4 cavidades de tamaño 08-4 Par de instalación del cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Par de apriete de la tuerca de la bobina: 5.4 a 6,8 N-m (4 a 5 pies-libra) Restricción de orientación: Ninguna
