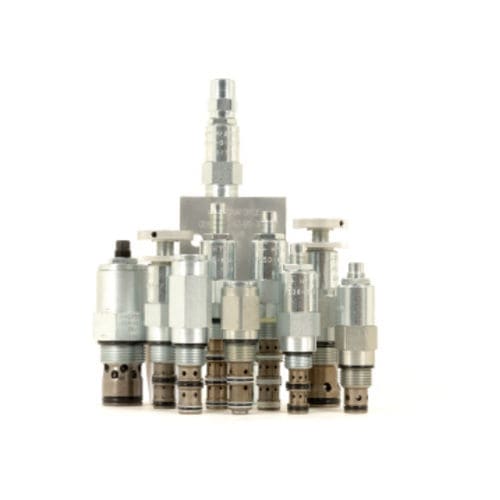

Válvula de alivio compacto CR08-38

hidráulicocon chapaletade cartucho

La CR08-38X es una válvula de alivio hidráulica de acción directa, bidireccional, de tipo asiento, enroscable y de tipo cartucho, para su uso como dispositivo limitador de presión en los circuitos hidráulicos más exigentes, que requieren baja histéresis y baja fuga interna. Funcionamiento La válvula bloquea el flujo de la conexión 1 a la conexión 2 bidireccionalmente con la cámara del muelle constantemente drenada en la conexión 3. Cuando se alcanza una presión predeterminada en el puerto 1 o en el puerto 2, el obturador opuesto por el muelle es forzado a salir de su asiento. Características Los ajustes no pueden ser retirados de la válvula. Los ajustes impiden que los resortes se vuelvan sólidos. Piezas endurecidas para una larga vida útil. Tamaño compacto, común en la industria. Fluidos: De base mineral o sintética con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Cavidad: VC08-3 cavidades de 3 vías de tamaño 08 Par de instalación del cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) 47.5 N-m (35 ft-lb) Hasta un máximo de Par de apriete del tapón estilo H: 33.9,8 a 36,6 N-m (25 a 27 ft-lb) Restricción de orientación: Ninguna
