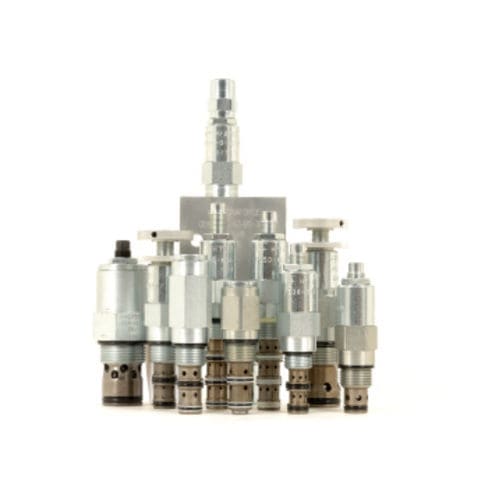

Válvula de alivio compacto RV08-20

hidráulicode control directocon chapaleta

La RV08-20X es una válvula de alivio hidráulica de rosca, estilo cartucho, de acción directa, de tipo asiento, destinada a circuitos de bajo caudal que requieren una baja fuga interna. Funcionamiento La RV08-20X bloquea el flujo del puerto 1 al puerto 2 hasta que haya suficiente presión en el puerto 1 para forzar la salida del asiento del obturador con resorte. Características Los ajustes no pueden ser retirados de la válvula. Variedad de opciones de ajuste de la presión, incluido el preajuste de fábrica no ajustable. Opciones de ajuste A, B y C: los topes positivos evitan que los resortes se vuelvan sólidos. Rangos de muelles opcionales hasta 248 bar (3600 psi). Respuesta rápida a los cambios de presión. Presión bidireccional opcional (requiere la opción de sello de presión bidireccional). Tamaño compacto. Notas Supresión: Aplicaciones existentes y nuevas. La RVD58-20 es nuestra mejor válvula de alivio de su clase y puede sustituir funcionalmente a esta válvula en la mayoría de las aplicaciones. Le recomendamos encarecidamente que considere esta nueva alternativa. Consideraciones:. Presiones y caudales comparables Velocidad de respuesta comparable Mejores características de aumento de presión Menor tamaño Sin sello dinámico Coste competitivo Se requiere una variación de la cavidad VC08-2B. Algunos colectores pueden permitir la sustitución sin necesidad de desmontarlos. Se dispone de asistencia para evaluar su aplicación Fluidos: De base mineral o sintética con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Cavidad: VC08-2 cavidades de tamaño 08 de 2 vías Par de instalación del cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Par de apriete máximo permitido: 40.7 N-m (30 ft-lb) Par de apriete del tapón estilo H: 10.8 a 13,6 N-m (8 a 10 ft-lb) N V P U 34 N-m (25 ft-lb) NC VC PC máx Restricción de orientación: Ninguna
