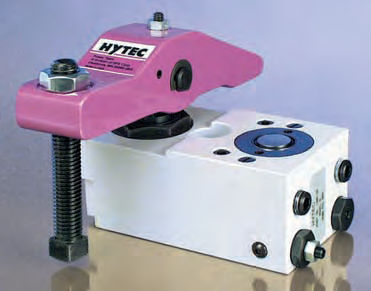

Pinza hidráulica 11010 series

El montaje de un solo tornillo y el tornillo de sujeción ajustable hacen que estas abrazaderas sean fáciles de en el dispositivo de fijación para adaptarse a piezas de trabajo de distintos tamaños, y agilizan y el ajuste sean más rápidos que con otros métodos. También permite sujetar piezas de varios tamaños de pieza de trabajo sin tener que cambiar el útil cada vez. Cuando se monta en una mesa de máquina con ranura en T, a menudo se elimina la necesidad de utillajes de fijaciones. Se utilizan dos actuadores independientes para realizar la función de sujeción. En primer lugar, se utiliza un cilindro para girar el brazo de sujeción 90° hasta su posición sobre la pieza de trabajo. A continuación, un segundo cilindro hace pivotar el brazo de sujeción hasta que entra en contacto con la pieza y la mantiene en su sitio. Hay doce pinzas disponibles con fuerzas de sujeción máximas de hasta 8.295 lb: seis con giro a la derecha y seis con giro a la izquierda mano derecha y seis con giro a la izquierda. La presión mínima de funcionamiento es de 500 psi y la máxima de 3.500 psi. - Montaje con un solo tornillo - Válvula de secuencia interna - Tornillo de sujeción ajustable - Montaje en ranura en T - Versiones con puertos SAE y NPT
