Hierro de sujeción 100 series

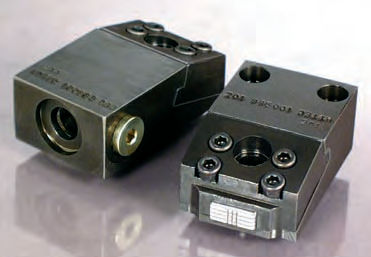

Las abrazaderas de borde de Hytec realizan tres funciones: localizar la pieza de trabajo, sujetar horizontalmente contra localizadores secundarios y sujetar verticalmente contra la superficie de localización primaria. Esta fuerza de sujeción horizontal y vertical combinada puede localizar y asegurar muchas piezas sin necesidad de otras abrazaderas. Estas abrazaderas son extremadamente compactas en relación con su fuerza de sujeción y están disponibles en versiones de montaje convencional o múltiple. Con sólo 2,5 cm de altura, su diseño de perfil bajo les permite permanecer por debajo de la mayoría de las piezas de trabajo para un acceso de mecanizado sin restricciones a la superficie superior de la pieza. La pinza 100986 tiene un diseño compacto para montaje en distribuidor. La pinza 100863 tiene tres puertos de presión para una instalación cómoda y un fácil encadenamiento de varias pinzas. Un generoso recorrido de 0,188" compensa las variaciones de la pieza de trabajo. Incluye casquillo de montaje/localización desmontable. - Ángulo de sujeción de 15 grados - Pinza endurecida, dentada y chapada - Simple efecto - Pistón de acero templado para herramientas - Tres tomas de presión (100863) - Diseño compacto - Doble muelle de retorno galvanizado - Versiones de montaje convencional y en colector
