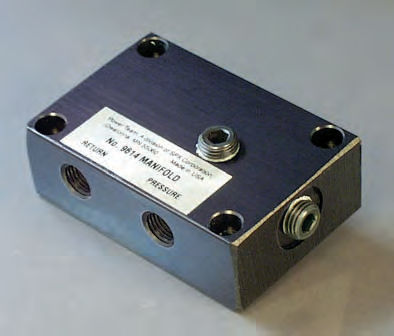

Manifold multivía 9614

de acerode máquina herramienta

El conjunto de colector 9614 viene como equipo estándar en las bombas Hytec nº 100186, 100280, 100190, 100200, 100174, 100220 y 100211. Proporciona los puntos de conexión para las líneas de presión y retorno, así como un manómetro y/o presostato. Estas bombas están diseñadas para desmontar este colector y sustituirlo directamente por nuestra válvula de control montada en bomba número 9504. Utilice este colector para convertir estas bombas a aplicaciones de válvula de montaje remoto con salida de colector. Incluye colector, tubo de retorno al depósito, tornillería de montaje y dos tapones NPT de 1⁄4". El 100944 está disponible para hacer conexiones de junta tórica SAE. El colector 36105 es ideal para conectar varios actuadores a una sola fuente de presión. Utilizado con racores convencionales de 1⁄4" NPT, las siete tomas están conectadas internamente con pasajes de gran diámetro para reducir la restricción. Los puertos de cualquiera de los cuatro lados pueden taponarse si no se utilizan. Se proporcionan dos orificios de montaje en el colector para fijarlo a la fijación o a la máquina herramienta. Como no hay orificios en las caras de montaje superior e inferior, se pueden apilar varios distribuidores para ahorrar espacio. El colector 100941 tiene las mismas características pero dispone de orificios para juntas tóricas SAE.
