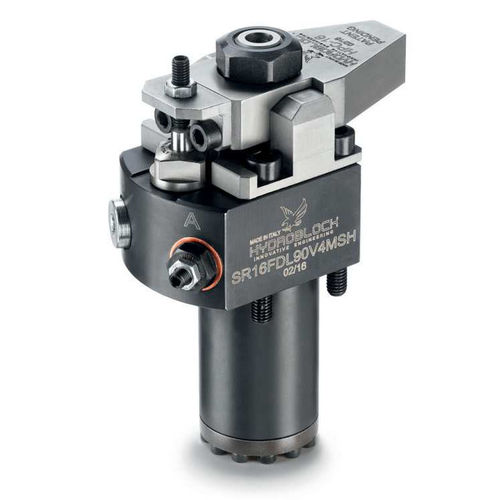

Brida de sujeción hidráulica HPC

HYDROBLOCK ofrece a sus clientes un nuevo sistema de guía prismática del brazo de sujeción del tipo HPC-HARD PRISMATIC CLAMP para ser utilizado en combinación con el sistema de compensación único con el que están equipados todos los cilindros de la serie SR COMPENSATION SYSTEM. Gracias a la gran precisión angular garantizada por el sistema de compensación, el brazo de sujeción está perfectamente guiado por las precisas superficies del sistema de guía prismático montado en el cuerpo del cilindro. Guía lineal para absorber las fuerzas radiales que actúan sobre el brazo de sujeción: La configuración del brazo de sujeción/vástago del pistón sólo se dobla mínimamente, lo que reduce drásticamente la tensión ejercida sobre la pieza sujetada durante el mecanizado. Esto garantiza una calidad de fabricación inigualable dentro de tolerancias estrechas. Guía prismática para absorber el par de apriete: El brazo de sujeción montado en el vástago permanece perfectamente alineado incluso cuando se somete a un empuje radial y no transmite el par de giro al sistema de guiado interno del vástago. De este modo, el vástago está protegido contra los daños causados por un par de torsión excesivo y se excluyen las fuerzas o vibraciones no deseadas que actúan sobre la pieza. Alineación del brazo de sujeción en el cuerpo del cilindro: se excluye el montaje incorrecto del brazo de sujeción en el vástago. El montaje correcto se garantiza automáticamente. Ya no se requiere una alineación adicional y no son necesarias las ranuras. Protección del sistema de giro del cilindro: El sistema de giro interno no puede ser dañado durante el montaje. Al apretar la tuerca roscada en el brazo de sujeción, la guía prismática impide cualquier transmisión no deseada del par de apriete al sistema de giro.
