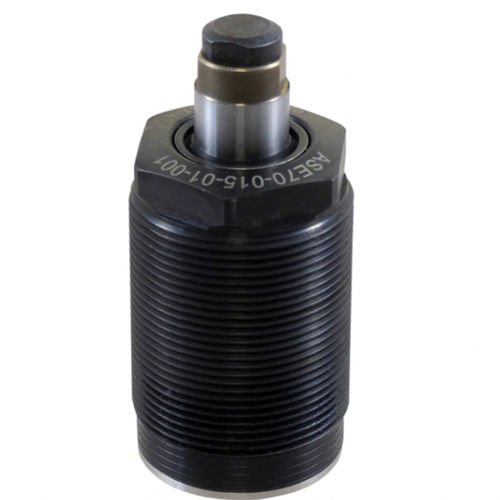

Émbolo de bola de muelle 280-70

Si hay que evitar vibraciones y flexiones durante el mecanizado de piezas en el rango de baja presión, estos soportes de trabajo (ASE) son la solución ideal. Los elementos roscados del cuerpo pueden enroscarse en orificios de instalación roscados específicos del cliente para ahorrar espacio. El sellado se realiza con dos anillos de sellado suministrados contra el fondo del orificio de instalación. Los soportes de trabajo pueden disponerse horizontal y verticalmente en la fijación del émbolo. La fijación del émbolo puede combinarse con la fijación hidráulica de la pieza de trabajo o por separado. Se pueden elegir dos métodos funcionales para el avance del émbolo. 1. El émbolo avanza por carga de muelle: Se extrae la posición básica del émbolo. El muelle integrado hace avanzar el émbolo de apoyo contra la pieza. Tras la presurización, el émbolo de apoyo queda fijado en su posición. Excepto por la carga del muelle, no actúan más fuerzas sobre la pieza. 2. El émbolo avanza hidráulicamente: La posición básica del émbolo se retrae. El émbolo de apoyo se mantiene en la posición retraída mediante un muelle de rearme. Cuando se inicia la presurización, el émbolo de apoyo avanza mediante la fuerza del muelle contra la pieza de trabajo y se fija finalmente en esta posición. Características especiales: posibilidad de diseño compacto del soporte posibilidad de montaje horizontal y vertical posibilidad de fijación del émbolo combinada con la sujeción o por separado con rascador suave de protección suministro de aceite a presión a través de canales perforados soportes de trabajo estándar y diseños especiales disponibles Presión de trabajo: pmax. 70 bar Método de avance: hidráulico o por fuerza de muelle Émbolo: Ø (carrera) 10 (6,5) | 12 (8) | 15 (8) ó 16 (10) mm Fuerza de apoyo: mín. 3, máx. 10 kN a 70 bar
