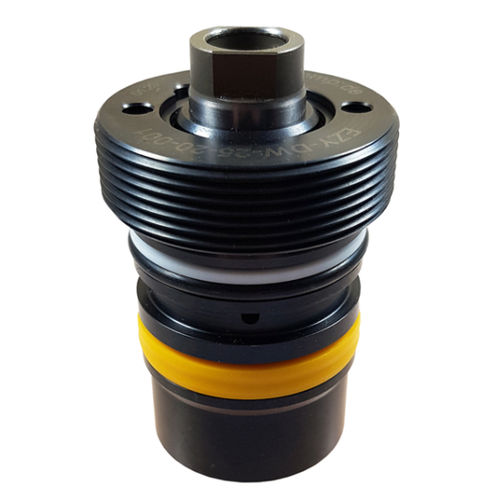

Cilindro de pistón 200-2

compactode posicionamientocuerpo roscado

Cilindros de cuerpo roscado, doble efecto Este cilindro con función de doble efecto ahorra espacio cuando se monta en placas de fijación o en placas de moldes de inyección de plástico. La función de doble efecto hace posibles carreras dependientes del ciclo al retraer y extender el pistón. Los tiempos de funcionamiento pueden calcularse a partir del caudal posible de la unidad de potencia y del volumen de la superficie del pistón o del segmento accionados. A diferencia de los cilindros de simple efecto, ambos sentidos de carrera se accionan por fuerza. En el extremo del vástago, los cilindros están equipados con un rascador retráctil de NBR/FKM y un rascador metálico adicional. El rascador metálico impide la penetración de virutas en el rascador blando, evitando así que el pistón se atasque. Esta medida preventiva protege las juntas y aumenta la vida útil del cilindro. Características especiales: sin entrada de virutas gracias al rascador metálico integrado posibilidad de colocación en poco espacio carcasa totalmente retráctil alimentación de aceite sin tubo variedad de opciones para aplicaciones múltiples cilindros estándar y diseños especiales disponibles bajo pedido Condiciones de funcionamiento: El aceite se suministra al interior del cuerpo del accesorio mediante conductos perforados. Es extremadamente importante una limpieza meticulosa, ya que las virutas de perforación pueden dañar las juntas y provocar fugas y el fallo de la instalación. El cilindro está sellado mediante una combinación de junta tórica y anillo de soporte. Debido a su diseño compacto, el cilindro de cuerpo roscado no dispone de tope interno para la carrera de retorno, sino que utiliza el fondo del taladro de montaje.
