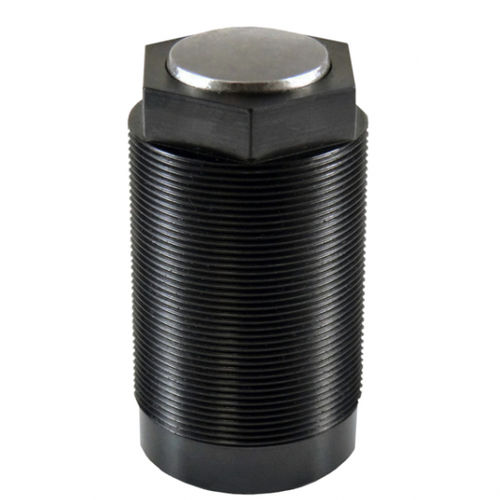

Cilindro rotativo 210-2

hidráulicode pistónde simple efecto

Cilindros de cuerpo roscado, con muelle de rearme Estos cilindros de cuerpo roscado se utilizan como cilindros de sujeción que ahorran espacio y destacan por su diseño compacto. Gracias a los limitadores de carrera internos, el cilindro puede funcionar incluso sin superficie de contrapresión. El uso del doble anillo rascador reduce las fugas dinámicas. El cilindro de cuerpo roscado es de accionamiento hidráulico y simple efecto. El retorno se realiza mediante un muelle incorporado. El aceite hidráulico se alimenta a través de orificios perforados. El cilindro está sellado contra la base del orificio roscado mediante una junta anular. Gracias al diseño del émbolo, no es necesario purgar el espacio del vástago. Características especiales: diversidad debido a diferentes diseños también retraído totalmente cargable conexión de ventilación innecesaria con superficie de pistón esférica sin o con rascador doble disponible cilindros estándar y diseños especiales disponibles Instrucción importante: El cilindro puede cargarse hasta la fuerza de sujeción máxima en posición retraída. Proteger los cilindros contra la influencia directa de abrasivos y refrigerantes agresivos. Para conocer las condiciones generales de funcionamiento y otras informaciones, lea el documento Recomendaciones y especificaciones. Dispositivo de sujeción múltiple para fabricación en serie Utilícelo en un dispositivo de sujeción múltiple para la fabricación en serie de diferentes piezas de trabajo (por ejemplo, placas de brida). El dispositivo se encuentra en una mesa giratoria. La longitud de sujeción es de 600 mm. se utilizan 48 cilindros de cuerpo roscado de simple efecto con un diámetro de pistón de 20 mm y una carrera de 15 mm, y un acoplamiento de válvula rotativa, de simple efecto con 6 estaciones con un diámetro nominal de 5.
