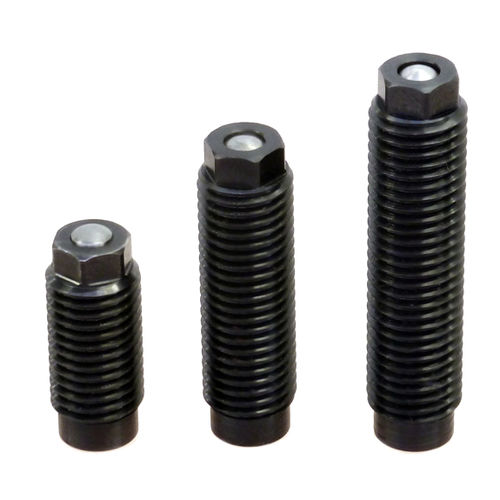

Cilindro de pistón 210-4

de simple efectode fijacióncuerpo roscado

Cilindros con cuerpo roscado, diseño de pequeño formato Estos cilindros roscados de simple efecto son ideales para sujetar piezas pequeñas gracias a su diseño de formato reducido. Con una distancia entre cilindros tan pequeña como 15 mm, los cilindros de cuerpo roscado pueden enroscarse en útiles de sujeción múltiples para ahorrar espacio. El suministro de aceite a presión se realiza a través de canales perforados. El cilindro está sellado contra el suelo en el orificio de instalación roscado mediante el Kantseal suministrado. Las tolerancias de la pieza de trabajo de más de 20 mm se pueden compensar mediante una tuerca de sellado (accesorio). La tuerca de sellado permite un ajuste continuo de la profundidad de atornillado del cilindro. De este modo, también sella el cilindro en el borde superior del orificio de instalación roscado contra fugas. Particularidades: ideal para sujetar piezas pequeñas posibilidades de montaje que ahorran espacio profundidades de montaje ajustables sin escalonamientos alimentación de aceite sin tuberías mediante canales perforados cilindros estándar y diseños especiales disponibles Nota importante: El cilindro de cuerpo roscado con muelle de reposición no soporta carga en estado desembragado y retraído. Proteja los cilindros de la exposición directa a fluidos de corte y refrigerantes agresivos. Las condiciones generales de funcionamiento y otras informaciones se encuentran en el catálogo o en la página de Internet: "Recomendaciones y especificaciones" Presión de funcionamiento: pmin. 5 bar, pmax. 500 bar Modo de funcionamiento: simple efecto con muelle de rearme Ø pistón: 8 mm Carrera: 5, 10 ó 16 mm Fuerza de sujeción: desde 0,5 kN a 100 bar hasta 2,5 kN a 500 bar Consumo de aceite: 0.5 cm³/10 mm de carrera Suministro de aceite: canales perforados Estanqueidad: NBR -10°C hasta +80°C
