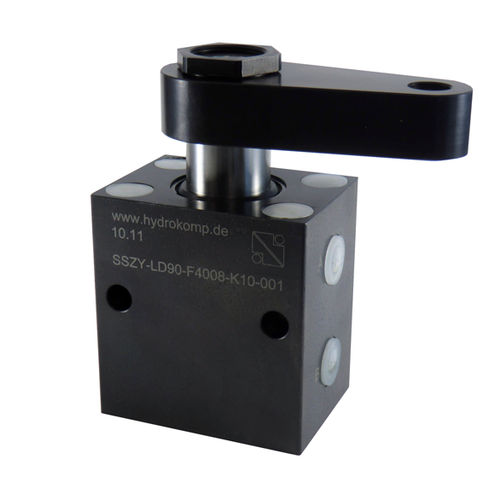

Dispositivos de apriete hidráulico 240-40

de piezas para procesarpivotantede doble efecto

Garras giratorias, con alojamiento de bloque (F) Los cilindros de las pinzas giratorias liberan el punto de sujeción en la pieza de trabajo. De este modo, es fácil cambiar la pieza de trabajo. Este cilindro hidráulico de pinza giratoria funciona como cilindro de tracción de doble efecto, mientras que parte de la carrera se utiliza para girar el pistón. El modelo con ángulo de giro de 0° funciona sólo en vertical como cilindro de tracción. Para garantizar una larga vida útil, los cilindros llevan de serie un rascador metálico integrado. Para el suministro de aceite hidráulico, los cilindros están equipados con conexión roscada y conexión de colector con junta tórica para canales perforados. Puede elegir entre modelos de giro a la derecha o a la izquierda con varios ángulos de giro normalizados. La protección contra sobrecarga integrada protege el mecanismo de giro contra el deterioro debido al bloqueo de la rotación o al montaje incorrecto del brazo de sujeción. En caso de riesgo de sobrepasar el caudal permitido, debe interponerse una válvula de retención en el conducto de alimentación de aceite. Sujete el brazo de apriete al apretar o aflojar la contratuerca para evitar la transferencia de par al vástago del pistón y evitar daños en la guía de bolas. Están disponibles modelos con ángulos de giro de 0°, 30°, 45°, 60° y 90°. La presión de funcionamiento permitida depende de la longitud del brazo de sujeción. Los modelos con otros ángulos de giro pueden suministrarse como diseños especiales. Además de los brazos de sujeción estándar, también se pueden montar brazos de sujeción especiales. La presión de servicio máxima de 500 bar no es válida para cada longitud de brazo de sujeción. Para más detalles sobre la presión de funcionamiento permitida, véanse los diagramas de la hoja de datos. Características especiales: rascador metálico de protección protección de sobrecarga integrada
