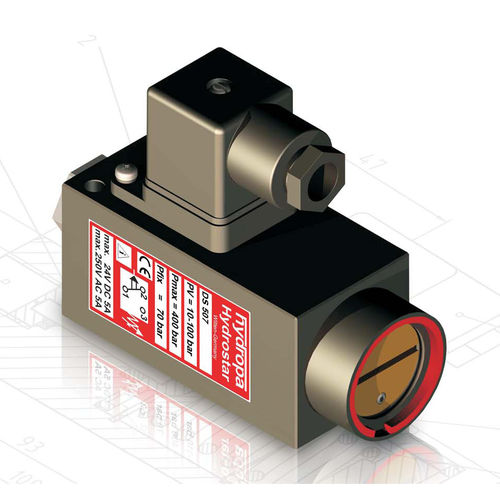

Presostato de pistón DS-507 / 502 series

para aceitereglable

FUNCIÓN Las funciones de interruptor de presión en base del principio de la pistón-primavera. La microconmutador (2) es actuado si la presión miente debajo del configurado valor. Los actos del pistón (6) contra la placa de la primavera (5) cuando la presión se acumula. Esto se apoya contra la compresión continuo-ajustable primavera (4). Las transferencias del pistón (6) la fuerza de sobre la placa de la primavera (5) cuando configurado la presión se alcanza en la boca (7), permisión microconmutador (2) y accionar una señal eléctrica. La presión para ser supervisado es determinada por tensión de la carga de la primavera (4). El ajuste es alcanzado dando vuelta al elemento de ajuste (3). La rotación en sentido contrario a las agujas del relojdejktw'n reduce la transferencia presión, mientras que da vuelta en una dirección a la derecha aumenta la presión que cambia. El ajuste el elemento (3) se fija con el tornillo de sujeción. la parada mecánica previene el resorte de presión (4) de agarrar debido al torneado excesivo.
