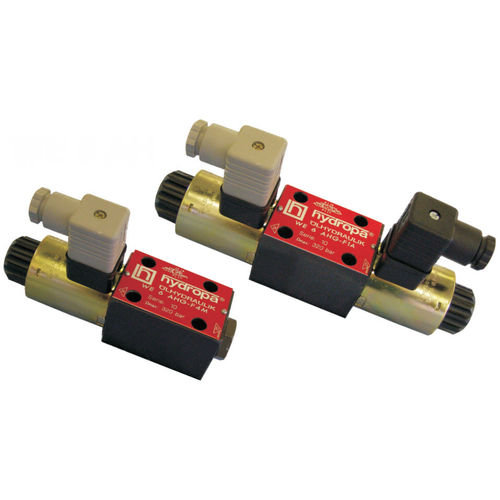

Distribuidor hidráulico de cajón WE6AH

con accionamiento manualaccionado por solenoide

“ AH válvula de control direccional 6 consistimos principalmente de un cuerpo de válvula (1), un carrete del control (5) con dos que se centran primaveras (4) y o uno o dos solenoides de funcionamiento (2+ 3), dependiendo del uso. Las válvulas de control direccional de tres posiciones se caben con dos solenoides y dos primaveras. Direccional de dos posiciones las válvulas de control tienen o un solenoide y una vuelta primavera o dos solenoides y un montaje de la muesca. El carrete del control (5) se desplaza de su posición inicial en la posición de final requerida por medio de los solenoides (2 + 3).This permite la dirección requerida del flujo, de P a de A o del B. Desenergizando el solenoide el carrete vuelve a centro o posición de la compensación. Los solenoides de funcionamiento son solenoides de DC. Para la fuente de la CA los solenoides se proporcionan un rectificador, que es integrado directamente en los conectores (6+7) o dentro de bobina. Los conectores se pueden dar vuelta por el 90°. Aflojando la nuez (8) los solenoides se pueden dar vuelta cerca 360° o substituido sin la interferencia con cualquier sellos del válvula. En el caso del malfuncionamiento o del apagón, el carrete del la válvula se puede desplazar por la invalidación manual (9). El tratamiento superficial básico del cuerpo de válvula (1) es el fosfato cubrió y los solenoides (2 + 3) son cinc coated. \ /html”
