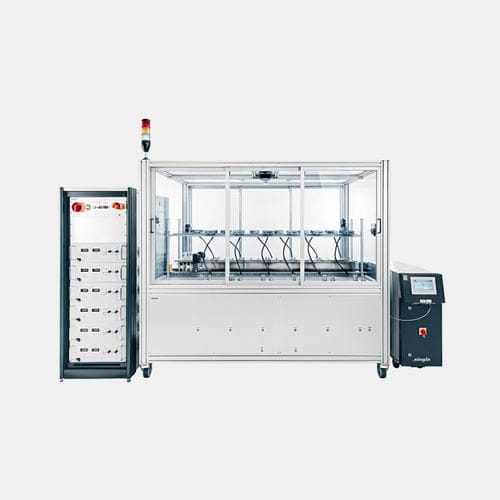

Banco de ensayo de potencia PCTB series

automáticode semiconductoreshorizontal

Alpitronic, en colaboración con los principales fabricantes de semiconductores de potencia, cuenta con una larga y exitosa trayectoria en el desarrollo de bancos de pruebas de ciclos de potencia (PCTB). Los PCTB de Alpitronic pueden probar la vida útil de los ciclos de potencia de hasta 12 semipuentes simultáneamente. Los módulos se conectan en serie en dos líneas de prueba, que se someten alternativamente a tensión aplicando una corriente de carga de hasta 1200 A, lo que permite una utilización muy eficiente de los suministros de corriente de carga instalados. Cada dispositivo sometido a prueba está conectado al circuito de corriente de carga mediante una barra colectora de baja impedancia y dispone de una unidad de medición y control dedicada que se comunica con una unidad de control central. Esto permite una gran flexibilidad en el número de módulos sometidos a prueba. Los dispositivos pueden montarse en hasta 12 placas de refrigeración conectadas en paralelo al circuito de refrigeración mediante acoplamientos rápidos. Las placas de refrigeración estándar pueden sustituirse fácilmente por placas de refrigeración personalizadas, que son necesarias cuando se prueban módulos con aletas de alfiler. El circuito de refrigeración ofrece una amplia gama de temperaturas de flujo de 25° a 120°C. El banco de pruebas también puede utilizarse para determinar la impedancia térmica y la resistencia térmica de los módulos de ciclos de potencia. Tras la entrega de los bancos de pruebas, ofrecemos servicios de mantenimiento y calibración, así como asistencia remota e in situ y servicios de piezas de repuesto. Características principales Pruebas simultáneas de hasta 12 módulos de potencia IGBT, diodos o (SiC)-MOSFET con dos interruptores por módulo Corrientes de carga de hasta 1200 A Temperaturas de refrigeración de hasta 120°C Conexiones de módulos flexibles para todo tipo de paquetes Medición de la impedancia térmica y la resistencia térmica Pruebas de ciclos de potencia de conformidad con AQG 324
