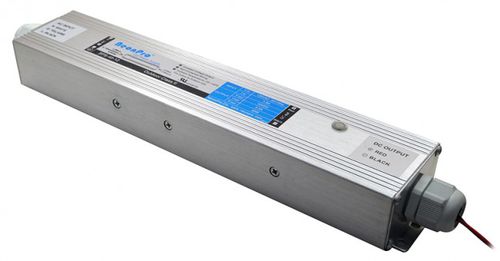

Alimentación eléctrica AC/DC SPS series

de salida simplede dos salidasconmutada

- Diseño delgado autónomo, conexión de cableado en el interior - Clase 2 para exteriores con reconocimiento UL - Clasificación IP64 - Para aplicaciones de Señalización LED Iluminación arquitectónica LED Iluminación deportiva LED Iluminación LED de cabeza de cobra Características -Cumple con UL1310, Clase 2; -Salida de tensión constante; -Para aplicaciones de exterior o interior; -Adecuado para instalar en un conducto de cableado; -Temperatura ambiente:-25~+40 Guía de instalación Instalación típica Suministros necesarios: Paso 1 :Monte las placas traseras con los racores estancos, pase el cable PLTC y realice las conexiones correspondientes.ASEGÚRESE de que los cables de CA y CC están conectados a sus respectivos terminales.Utilice tornillos para montar las placas traseras en la carcasa. Apriete los tornillos y los racores para evitar fugas.(Fig3) Paso 2: Coloque la fuente de alimentación LED en el canal y fíjela con tornillos. (Fig.4) c.Instalación sin cajas de derivación para uso en interiores: Siga el paso 1 de "Instalación en una canaleta" y monte con tornillos. d. Instalación con cajas de conexión para uso en interiores: Paso 1: Monte la caja de conexiones en la pared con tornillos. Paso 2: Ensamble las placas traseras con los racores de estanqueidad, pase el cable de entrada de CA.AC el lado de salida de CC, pase el cable PLTC y realice las conexiones correspondientes. Utilice tornillos para montar ambas placas traseras a la carcasa. Coloque el conector del lado de CA en el orificio ciego de la caja de conexiones, apriete los tornillos y los conectores para evitar fugas y monte la fuente de alimentación de CC en la caja de conexiones. Paso 3: Monte la fuente de alimentación de CC en la pared utilizando la placa posterior en el lado de salida de CC con tornillos .
