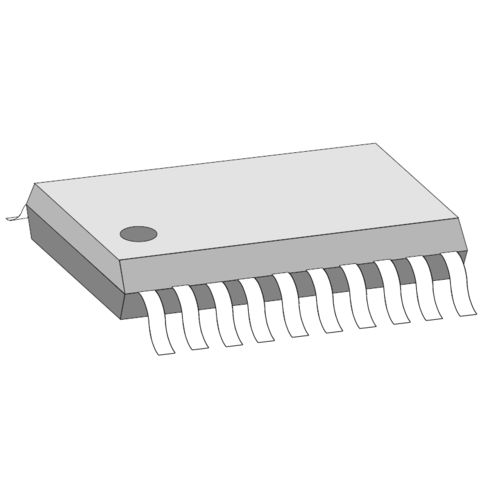

Interpolador iC-MG

Aplicaciones Sensores de posición ópticos y magnéticos Encóderes rotativos Encóderes lineales Características Seguimiento en tiempo real, interpolación sin pérdida de código Factores de interpolación seleccionables: x1, x2, x5, x10, x20, x25, x50 Frecuencia de entrada de 100 kHz a la resolución más alta Entradas PGA diferenciales y de un solo extremo La resistencia de entrada variable permite la conversión de corriente/voltaje Acondicionamiento de señal para offset, amplitud y fase Fuente de corriente controlada de 50 mA como fuente de alimentación de LED o puente de MR Salida de cuadratura del encoder a través de controladores de línea de contrafase de 20 mA a prueba de cortocircuitos (RS422) Conteo a prueba de fallos asegurado por una distancia mínima de fase garantizada Generación de señal de índice en posiciones seleccionables Longitud de índice ajustable Indicador de pérdida de señal Configuración a través de una interfaz EEPROM en serie El interruptor de alimentación del subsistema ofrece protección contra la polaridad inversa para todo el sistema
