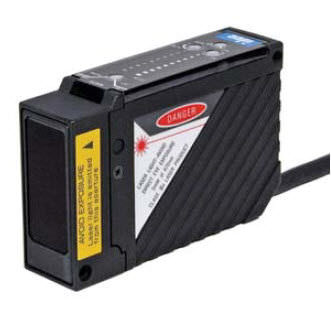

Sensor de desplazamiento lineal MX1C

sin contactoláser PSDanalógico

Sensores MX1C de la distancia y de la dislocación El MX1C es un sensor autónomo de la dislocación del laser. Ofreciendo un tamaño pequeño y una alta resolución de 50 micrones (0.002 "), el MX1C es perfecto para las áreas pequeñas del montaje con usos delicados. El MX1C es fácil de alinear con su laser visible del rojo. El MX1C ofrece a 4-20mA salida análoga, y, un transistor discreto hecho salir para la determinación de la dislocación. El MX1C utiliza la triangulación para determinar la dislocación del objeto. La cabeza del sensor proyecta un rayo laser al objeto. La luz difundir-reflejada de la superficie del objeto se recibe como imagen del punto. Esta imagen del punto mueve la posición A a B respecto al PSD (dispositivo sensible de la posición). El triángulo óptico se utiliza para computar la distancia exacta entre el sensor y el objeto.
