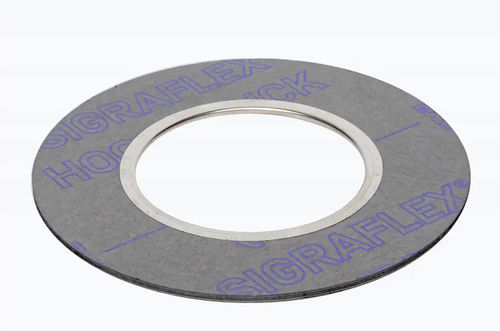

El diseño básico corresponde a las Juntas planas SIGRAFLEX® Hochdruck. La Junta también tiene un borde interior.
Características de las juntas EN 13555
Características de la junta 2 mm (AMTEC) -
Características de la junta DIN 2505 V
K0×Kd [N/mm] - 20 × bd
K1 [mm] - 1,3 × bd
Características de la junta DIN 28090
бVO [N/mm²] - 200
бVU 0,1 [N/mm²] - 20
m (DIN 28090) - 1.3
бBO 300 °C [N/mm²] - 130
Características de la junta ASME
m (ASME) - 2.5
Y [PSI] - 2100
Homologaciones e informes de ensayo
Ta Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Prueba segura para incendios
Resistencia al estallido
Oxígeno BAM
BAM oxígeno (líquido)
Gas (DIN 3535-6)
EG 1935/2004
Tipos de brida
Autocentrado, cara elevada (Forma IBC) -
Machihembrado (forma TG) -
Machihembrado (forma SR) -
Brida de aparato -
Con barras de partición
