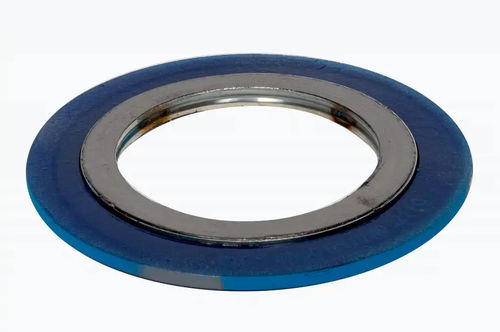

Junta espiralada 6416SD20

redondade grafitomontada en brida

La Junta Espirometálica consiste en una tira metálica de acero inoxidable 1.4404 enrollada en espiral. Entre los arrollamientos individuales se inserta una tira de material blando de grafito [pureza 98%C] que sobresale por ambos lados. El anillo de soporte interior y exterior [anillo interior: 1.4404, anillo exterior: acero al carbono, protegido contra la corrosión] estabiliza la espiral, mientras que el anillo exterior también asegura el centrado entre los pernos de la brida. Las Juntas Espirometálicas son especialmente adecuadas para aplicaciones con presiones de funcionamiento elevadas y condiciones de funcionamiento críticas [por ejemplo, cargas alternas]. Características de las juntas EN 13555 Características de la junta (IDT) - Características de la junta DIN 2505 V K0×Kd [N/mm] - 30 × bd K1 [mm] - 1,4 × bd Características de la junta DIN 28090 бVO [N/mm²] - 300 бVU 0,1 [N/mm²] - 30 m (DIN 28090) - 1.4 бBO 300 °C [N/mm²] - 220 Características de la junta ASME m (ASME) - 3 Y [PSI] - 4400 Homologaciones e informes de ensayo Ta Luft 2002 (VDI 24A0/2200) DIN EN13555 (TA Luft 2021) Prueba segura para incendios Resistencia al estallido Oxígeno BAM BAM oxígeno (líquido) Gas (DIN 3535-6) WRAS Certificado de agua potable HY Tipos de brida Autocentrado, cara elevada (Forma IBC)
