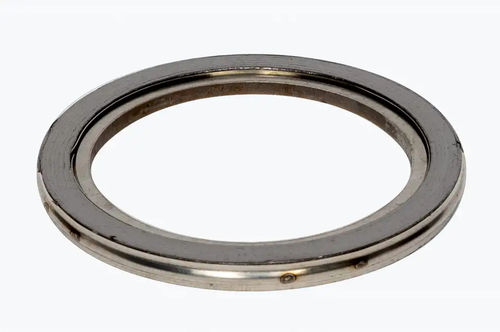

Junta espiralada 6411SD30

redondade grafitomontada en brida

La Junta Espirometálica consiste en una tira metálica de acero inoxidable 1.4541 enrollada en espiral. Entre las espiras individuales se inserta una tira de material blando de grafito \[pureza 98%C que sobresale por ambos lados. El anillo de soporte interior [material: 1.4541] estabiliza la espiral en el diámetro interior. Este tipo de Junta no tiene soporte exterior ni anillo de centrado y es adecuada para su uso en sistemas de brida macho-hembra. Las Juntas Espirometálicas son especialmente adecuadas para aplicaciones con altas presiones de funcionamiento y condiciones de funcionamiento críticas. Características de la junta DIN 2505 V K0×Kd [N/mm] - 50 × bd K1 [mm] - 1,4 × bd Características de la junta DIN 28090 бVO [N/mm²] - 300 бVU 0,1 [N/mm²] - 50 m (DIN 28090) - 1.4 бBO 300 °C [N/mm²] - 220 Características de la junta ASME m (ASME) - 3 Y [PSI] - 7300 Homologaciones e informes de ensayo Ta Luft 2002 (VDI 24A0/2200) Oxígeno BAM BAM oxígeno (líquido) WRAS Certificado de agua potable HY Tipos de brida Machihembrado (forma SR) - Brida de aparato - Con barras de partición
