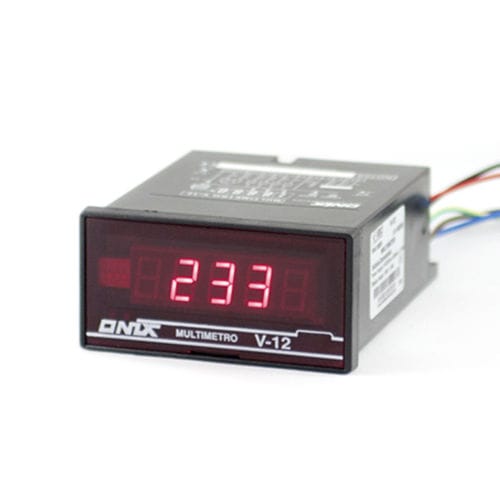

Indicador de posición V-12 series

de tensiónde corriente alternade corriente continua

El multímetro V-12 es un indicador digital de tensiones tanto CC como CA pudiendo medir desde 0,2 V hasta 750 V. Preparado para montaje en panel en tamaño96x48mm. Visualización sobre 5 dígitos Alimentación a 115 o 230 Vac Desde 0,2 hasta 750 V Visualización Muestra el valor sobre 5 dígitos desde -1999 hasta 1999 siendo el primer dígito 1 como máximo y pudiendo añadir un quinto dígito (siempre 0) para ajuste a la unidad. Si se desciende de -1999 se mostrará -1 y si se supera 1999 se mostrará 1. En el frontal, quitando la carátula haciendo palanca con un destornillador, dispone de dos potenciómetros multivuelta para el ajuste de “0”(no admite valores positivos, se utiliza para ajustar 0 en salidas 4-20mA o similares) y de “span”. Dispone de 4 switches para la visualización de la coma y el quinto dígito (0). Los 3 primeros permiten mostrar la coma en las diferentes posiciones y el 4º switch permite mostrar o no el 0 en el quinto dígito. Salida Dispone de una salida de 5 Vdc para otras aplicaciones, como pueden ser lectura de posición mediante potenciómetros, lectura de impedancia, etc. Medida El visualizador V-12 sale ajustado de fábrica para leer 230Vac entre sus bornas 4 y 9. Permite la lectura de tensiones alternas o continuas comprendidas entre 0.2 V y 750 V. Dispone de 5 entradas de tensión para los diferentes fondos de escala: 0.2, 2, 20, 200 y 750 V. Se deberá conectar la lectura en la escala superior más próxima. En la parte trasera, junto a las bornas se encuentra el selector para elegir entre Vac o Vdc.
