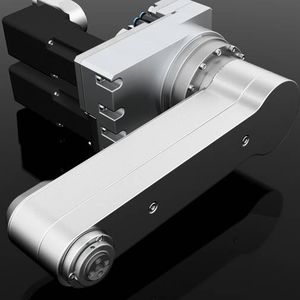

Módulo de manutención pick and place miniSPIN series

compacto

Con la serie miniSPIN se ha desarrollado una unidad de manipulación compacta con características muy dinámicas. El concepto fue diseñado para posicionar piezas pequeñas con un peso de 20 hasta máx. 100 gramos. Las operaciones típicas de pick & place pueden realizarse con tiempos de ciclo muy cortos, de aproximadamente medio segundo. La serie miniSPIN puede utilizarse como estación individual o en combinación con unidades lineales. En combinación con el eje lineal euroLINE de accionamiento directo, pueden realizarse sistemas de manipulación altamente dinámicos, por ejemplo, para manipular palés de productos. Para permitir un uso óptimo de la serie miniSPIN, se dispone de longitudes de palanca estandarizadas de 87 mm o 151,5 mm. Características Longitudes de palanca seleccionables (87 mm y 151,5 mm) Tiempos de ciclo para 2x 180°: 240 ms a 20 g. Interfaz estándar para el montaje de diferentes plumas Preparado para el montaje de servomotores del cliente Los actuadores pueden programarse como actuadores multivuelta independientes Diseño modular (fácil de mantener) Suministro opcional de aire o vacío de uno o dos canales Sin mangueras de aire móviles Ligero Aplicaciones Manipulación rápida para componentes con un peso neto de hasta 20 g: Relojes, sector médico y farmacéutico, ingeniería de precisión, micromontaje ingeniería Comprobación: Componentes de contacto, sistema de visión (por encima) Colocación de piezas de posición horizontal a vertical Manipulación de componentes de hasta un máximo de 100 g bajo pedido
