Achaflanadora eléctrica iBS

estacionariapara preparación de cordón de soldadurade chapa

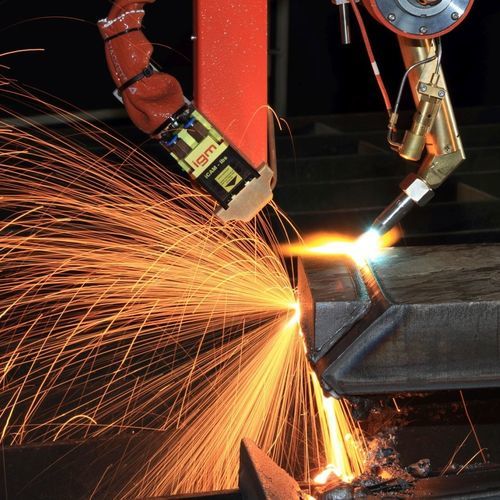

Sistema de biselado controlado por sensores para la preparación automatizada de cordones de soldadura de chapas de acero planas. La construcción estable del pórtico, incluido el diseño orientado a la aplicación del cabezal de corte, admite todo tipo de cortes laterales superiores o inferiores con seguimiento de bordes en línea controlado por sensor. Una cámara láser mide la posición de la pieza y realiza un seguimiento a lo largo del borde superior, garantizando las alturas de tierra solicitadas con una tolerancia de +/- 0,5 mm, incluso compensando la distorsión por calor. El sistema procesa los biseles requeridos, que se definen simplemente haciendo clic e insertando los parámetros de geometría en un dibujo CAD del componente, con el software especialmente desarrollado. Los sistemas soportados por sensores pueden suministrarse con la máquina de oxicorte y corte por plasma ibs de igm, que están optimizados para todos los requisitos mecánicos y de control para el biselado de chapa plana. Esta característica especial ha sido posible gracias al desarrollo de un cabezal de corte en forma de paralelogramo, sobre el que se monta la antorcha de corte, móvil en dos ejes. Esta unidad está montada sobre un pórtico estable, que se desplaza sobre raíles, con un carro transversal y un carro vertical para recoger el paralelogramo. El diseño especial del cabezal de corte permite achaflanar chapas planas con cualquier ángulo de achaflanado y también alterable en cortes rectos o curvos. Medición automática del espesor de la chapa Una preparación altamente precisa de la junta de unión manteniendo una altura de terreno especificada o un volumen de junta especificado requiere no sólo el seguimiento exacto del soplete de corte a lo largo del contorno, sino también la detección exacta del espesor de la chapa. Para ello, la biseladora igm puede equiparse con una medición automática del espesor de la chapa.
