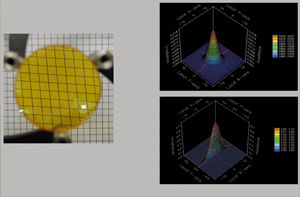

Lente bicónica

de vidrio BK7astigmática

Las lentes bicónicas tienen dos radios diferentes en una superficie. Es posible realizar una lente bicónica con curvas esféricas o curvas asféricas, dependiendo de la aplicación y necesidad de eliminar aberraciones. Las lentes bicónicas se utilizan para producir un enfoque en forma elíptica o un enfoque lineal. Estas lentes también se utilizan en los expansores de rayos anamórficos para reducir el astigmatismo en el rayo láser. Muchos láseres de tipo guía de onda producen haces astigmáticos. Dado que la mayoría de las aplicaciones láser requieren haces gaussianos simétricos, los haces astigmáticos deben ser corregidos. El tipo habitual de óptica que se utiliza en los expansores de haz anamórfico y en las lentes de enfoque elíptico es la lente cilíndrica. Para la aplicación del expansor de haz y algunas aplicaciones de enfoque, es necesario utilizar dos cilindros, lo que resulta en procedimientos de alineación difíciles. La lente bicónica puede reducir el número de elementos utilizados en esta aplicación y, lo que es más importante, reducir los dolores de cabeza de la alineación. * La potencia óptica biconica puede ser colocada en una superficie. * Fácil de alinear. La perpendicularidad de las curvas está garantizada por el mecanizado. * Útil en expansores de haz anamórfico. * Como lente de enfoque, producirá puntos de forma elíptica. * Las curvaturas pueden ser esféricas o elípticas.
