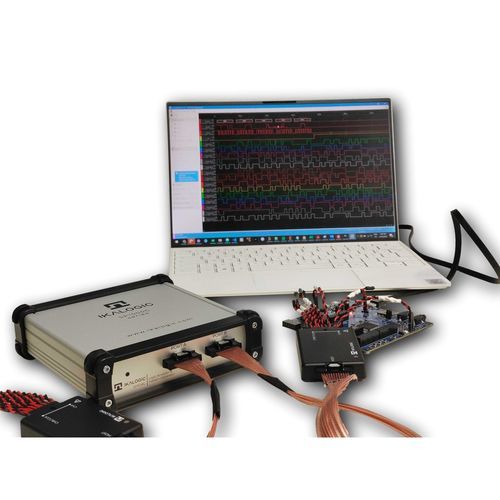

Analizador de señal SP1000G series

de laboratorioeléctricode tensión

Los analizadores lógicos y generadores de patrones arbitrarios de la serie SP1018G ofrecen un análisis en profundidad de las señales lógicas y los protocolos con una resolución de temporización de 1GSPS (1ns). El reloj de referencia externo (IN y OUT), la entrada y la salida de disparo, así como el umbral ajustable y el nivel de tensión de salida, hacen de la serie SP1000G un equipo de laboratorio excepcionalmente potente. Actualmente está disponible una versión de 18CH (SP1018G), pero en última instancia, la serie SP1000G está diseñada desde cero para ofrecer hasta 54 canales que pueden configurarse individualmente como entrada, salidas push-pull o salida de drenaje abierto. Visión general de la serie SP1000G La serie SP1000G de analizadores lógicos está compuesta por varios dispositivos: SP1018G, SP1036G y SP1054G. Ofrecen 18, 36 o 54 canales. Todos los analizadores lógicos de la serie SP1000G ofrecen características equivalentes (como velocidad de muestreo, capacidad de disparo y generación de patrones). Especificaciones de la familia SP1000G velocidad de captura de 1 GSPS (ajustable hasta 4 MSPS). Máxima velocidad de muestreo disponible cuando se utilizan todos los canales (sin compromiso entre la velocidad de muestreo y el número de canales). Etapas de entrada de disparo Schmitt con umbrales ajustables (cada grupo de 9 canales puede tener un umbral de entrada diferente). Memoria intermedia integrada (4Gb, 8Gb o 12Gb según el modelo). Interfaz de supervelocidad USB3. Compresión de muestras (sólo los eventos consumen memoria y ancho de banda USB). Varias opciones de disparo (flanco, ancho de pulso, patrón, protocolo). Patrón de disparo complejo que combina hasta 18 canales del mismo grupo (por ejemplo, puertos A y B, o puertos B y C). Dos motores de disparo independientes que pueden combinarse para crear secuencias de disparo en cascada.
