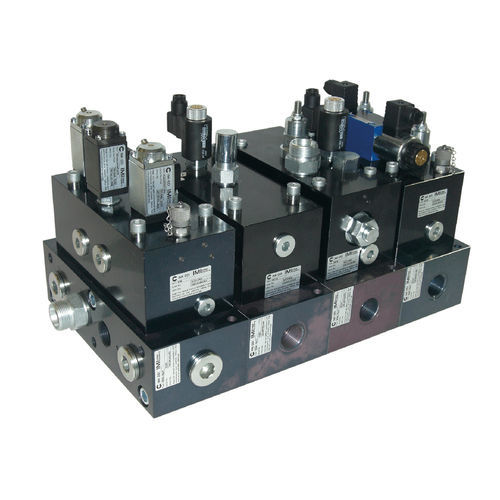

Manifold multivía MSM

aluminiopara aplicaciones hidráulicasde aislamiento

Permite montar en un solo bastidor todos los elementos disponibles con varias funciones de control y para varias válvulas. El diseño del MSM permite combinar hasta 8 elementos funcionales como la válvula proporcional (PV), el dispositivo de modo de disparo (SSB). Todos los elementos son alimentados por los canales P y T internamente del MSM. Sólo es necesaria una conexión P y una conexión T por MSM. Opcional: se pueden conectar dos conexiones de cada P y T para mayor caudal (Si es necesario, póngase en contacto con IMI CCI Suiza). Es posible el aislamiento de cada canal en cada placa. Las conexiones delanteras, traseras y laterales pueden cerrarse para combinar más funciones y alimentar más de un actuador. Diseñado para aceite mineral y/o fluidos hidráulicos resistentes al fuego. Fluidos hidráulicos aplicables Aceite mineral DIN51524 (DIN ISO 6074) Fluidos HFD-R resistentes al fuego (p. ej. Fyrquel® EHC) Fluidos HFD-U resistentes al fuego (p. ej. Quintolubric® 888) Contaminación máx. del fluido ISO 4406 17/16/13 NAS 1638 nivel 6 SAE clase 3 Material de sellado FKM (Viton) Sólo conexiones pequeñas: LxBxH: 180x110x69mm Tamaño y calidad de los tornillos: 3x M12x120 10.9 Pasadores centrales 5x16mm ISO 8734 LxBxH: 300x120x88mm Conectores P,T, A y B: G1 "x18 Tamaño y calidad de los tornillos: 3x M14x130 10.9 Pasadores centrales 5x16mm ISO 8734
