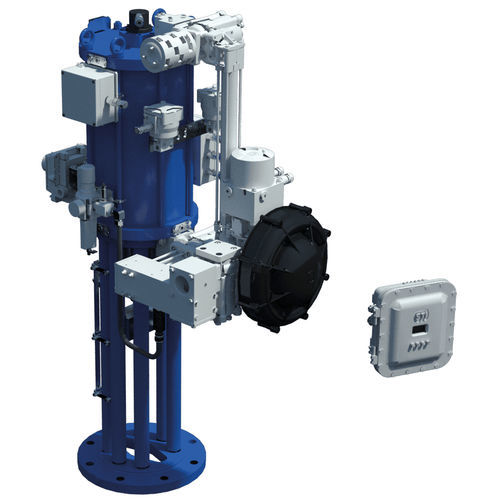

Controlador para válvula digital QuickTrak™

El sistema QuickTrak™ incorpora lo último en tecnología de control digital de válvulas neumáticas que combina un sistema de control basado en microprocesador con un posicionador de válvulas integrado. Este sistema está diseñado específicamente para responder a los retos a los que se enfrentan las exigentes aplicaciones actuales. Capaz de proporcionar el control y el rendimiento de un sistema hidráulico, pero sin los requisitos medioambientales y de almacenamiento, el sistema QuickTrak™ es flexible y potente. Sonda: Transductores de posición lineal magneto estrictivos situados dentro del vástago del actuador que proporcionan una retroalimentación de control rápida y altamente precisa. válvulas de 3 vías: El modo de fallo se realiza mediante (2) válvulas de 3 vías (con certificación SIL) pilotadas por la electroválvula, que aíslan la servoválvula del actuador. Una 3ª válvula elimina cualquier purga cuando se produce el modo de fallo. Electroválvulas: 24 VDC continuamente energizadas, normalmente cerradas, para iniciar el modo de fallo al perderse el suministro de aire o la alimentación de señal. Servoválvula: Servoválvula de alta capacidad para posicionamiento. Actuador: Diseñado a medida con puertos más grandes para utilizar el Cv más alto y el vástago perforado para acomodar la sonda de retroalimentación. Controlador digital: Proporciona un sistema de bucle cerrado multinivel basado en la posición de la válvula y el carrete para controlar el motor paso a paso para ajustar la presión de la cámara de los actuadores para lograr la posición deseada de la válvula. Ventajas de QuickTrak™ Rendimiento mejorado. Alta fiabilidad. Posicionamiento preciso. Rapidez de golpeo / respuesta. Mantenimiento reducido. Calibración y puesta a punto rápidas. Señal de entrada / realimentación de posición 4-20mA, protocolo HART Alimentación eléctrica 100 a 240 VAC ± 10% 50-60 Hz ± 5% de 24 a 145 VDC ± 10% (4 a 0,3A) Consumo máximo 95 W
