Interruptor ultrasónico M18
Directo, conector M12, Teach-In
DC 4-20mA Out, Sn=50 a 400mm Cuerpo PBT, Función Sync

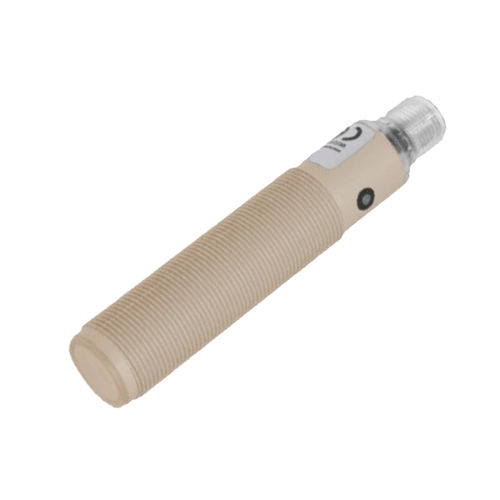

Sensor ultrasónico M18 con botón Teach-In
- Modelos con salida digital ajustable
- Modelos con salidas analógicas de corriente o tensión
- Ajuste del área de trabajo (Teach de un punto, ventana estándar, histéresis ajustable) mediante
Pulsador Teach-In
- Indicador LED multifunción: estado de salida, presencia de eco, identificación fw, bloqueo Teach
- Carcasa de plástico o metálica (AISI 316L), salida de conector M12 y cable de PVC
- Función Sync / MUX
Especificaciones técnicas
- Tiempo de respuesta salida analógica (10...90% valor final) : 500 ms
- Histéresis: 1%
- Repetibilidad : 0,5
- Resolución : ± 1 mm ± 2 mm ± 3 mm ± 3 mm
- Error de linealidad : 1%
- Rango de temperatura : -20°C...+70°C
- Tensión de funcionamiento : 10 - 30 Vcc
- Deriva de temperatura : ± 2%
- Ondulación: 5%
- Corriente de fuga : 10 μA @ 30 Vcc
- Caída de tensión de salida : 2,2 V máx. (IL = 100 mA)
- Corriente de alimentación en vacío : ≤ 50 mA
- Corriente de salida (salida digital) : 100 mA
- Resistencia de carga mínima (salida de tensión analógica) : 3 k Ω
- Ajuste del punto de consigna Botón Teach-In
- Retardo al encendido : ≤ 300 ms
- CEM : Conforme a la directiva CEM, según EN 60947-5-2
- Grado de protección : IP67 (EN60529) (3)
- Material de la carcasa : PBT/Acero inoxidable AISI 316L
- Material del cabezal activo : Resina epoxi-vidrio
- Par de apriete : 1 Nm carcasa de plástico / 50 Nm carcasa metálica
- Peso Versión plástica: 70 g conector - 110 g cable , Versión metálica: 100 g conector - 170 g cable
- Temperatura de almacenamiento : -35°C...+70°C sin congelación
- LEDs Verde: eco - amarillo: salida
---
