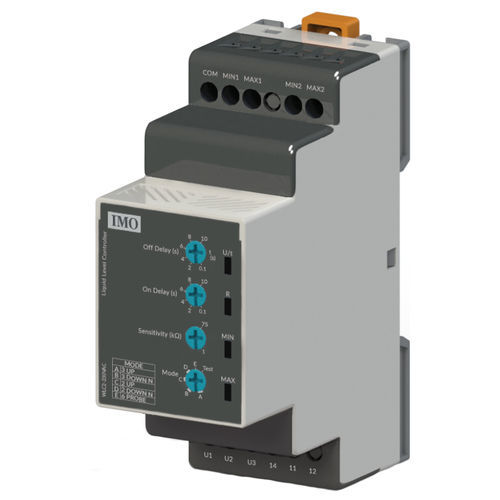

Relé de vigilancia de nivel WLC2

ACpara alimentadoren riel DIN

Relé de control de nivel de fluido 230VAC Ajuste de sensibilidad Temporizador de retardo de encendido y apagado Funciones de llenado y vaciado Características principales - Diseño compacto de 36 mm - Funciones de llenado y vaciado - Indicación LED del estado del relé - Uso ajustable de 2, 3 y 6 sondas - 5A - Tensión de funcionamiento 115VAC/230VAC - Grado de protección de la sonda IP68 con cable de 2,5 mm - Grado de protección del controlador: IP20 - Longitud máxima del cable: 800m Datos técnicos - Tensión de funcionamiento U1-U2 (115 VCA) / U1-U3 (230 VCA) - Frecuencia de funcionamiento 50/60Hz - Marcas de terminal U1-U2-U3 (20kΩ) - Entradas de sonda COM, Min1, Max1, Min2, Max2 - Ajuste de la sensibilidad 1kΩ - 75kΩ - Contacto de salida 1CO - Máx. Tensión de conmutación 250VAC / 30VDC - Max. Corriente de conmutación 10A / 5A - Max. Potencia de conmutación 1250VA / 150W - Sobretensión CAT III - Capacidad del terminal 2.5mm / 14AWG (sólido / trenzado) - Par de apriete 0.5Nm - Longitud de pelado del cable 8 - 9mm - Consumo de energía <13VA - Temperatura de funcionamiento -20°C a +60°C - Grado de protección IP20 Modos de funcionamiento 3 Sonda Arriba: En este modo de funcionamiento, los terminales COM, MIN1 y MAX1 se utilizan como entrada de la sonda. El nivel de líquido se activa cuando se desconecta de la sonda MIN. Se desactiva cuando se realiza la conexión con la sonda MAX. 3 Sonda Abajo: En este modo de funcionamiento, los terminales COM, MIN1 y MAX1 se utilizan como entrada del sensor. El nivel de líquido se activa cuando se conecta con la sonda MAX. Se desactiva cuando la se desactiva cuando la conexión se realiza con la sonda MIN.
