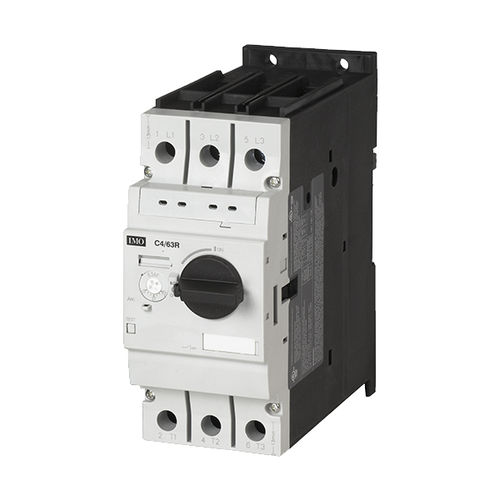

Disyuntor motor C4/63R-26

magnetotérmicode sobrecorrientede aislamiento

La protección eficaz de motores trifásicos contra sobrecorrientes y cortocircuitos, minimizando al mismo tiempo los falsos disparos, es una aplicación difícil. La gama C4 de IMO de disyuntores de motor está hecha a medida para esta tarea, con una serie de características que maximizan la protección al tiempo que reducen el tiempo de inactividad innecesario. Basada en tecnologías térmicas/electromagnéticas combinadas, la protección contra sobrecorriente puede ajustarse con precisión al consumo de corriente requerido, mientras que la protección contra cortocircuitos activada electromagnéticamente está preajustada a 13 veces la corriente nominal, evitando falsos disparos en el arranque debido a la irrupción de corriente. La protección incorporada contra fallo de fase proporciona una protección adicional contra el sobrecalentamiento y los daños resultantes, mientras que una amplia gama de accesorios incluye módulos de disparo por subtensión o derivación, contactos de señalización y alarma y productos de instalación como barras colectoras, kits de montaje combinados y adaptadores de enclavamiento de puertas. Todos los dispositivos pueden montarse en carril DIN de 35 mm o, en el caso de los tipos C4/100, en carril DIN de 75 mm. Los mandos de accionamiento se pueden cerrar con candado a efectos de aislamiento y las unidades pueden equiparse con otras características de seguridad, como cubiertas para la escala de ajuste de corriente y barreras de aislamiento adicionales para aplicaciones de alta tensión. Circuito de motor magnético térmico 18-26A Magn. 338A Tamaño del paquete: 9 Especificaciones - Capacidad de cortocircuito 50,00 - Rango de temperatura °C -20 a +60°C - Número de polos 3P - Grado de protección IP20 - Tamaños de cable (AWG) 1 x (18 - 2), 2 x (18 - 4)AWG - Tamaño del cable (mm²) 1 x (0,75 - 35), 2 x (0,75 - 25)mm² - Potencia nominal (kW) 12,50
