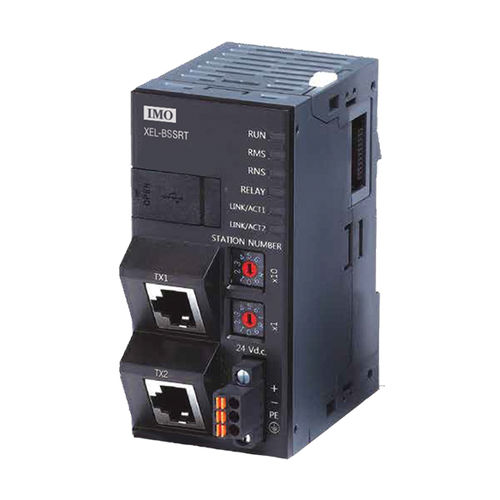

Adaptador Ethernet XEL-BSSRT

de comunicaciónde interfazhembra

Smart I/O Ethernet Header Características principales - Sistema de E/S modular - Hasta 8 módulos de E/S por base - Regletas de bornes extraíbles - Tamaño compacto - Montaje en carril DIN - E/S analógicas incluyendo mA/V, termopar y RTD - Funciona con Modbus TCP y Ethernet IP Especificaciones técnicas - Potencia requerida (estado estable) 550 mA @ 24 VCC Sólo fuente de alimentación de clase 2 - Rango de potencia primaria 19,2 - 28,8VDC - Potencia de salida 1500mA @ 5VDC - Tipo de terminal Abrazadera de resorte - Par de apriete del terminal 0,6Nm (5,2lbs/in) - Temperatura de funcionamiento 0 - 55°C - Temperatura de almacenamiento -25°C a +70°C - Humedad relativa 5 a 95% HR (sin condensación) - Dimensiones (Al x An x Pr) 90 x 43,5 x 72,8mm (3,54 x 1,71 x 2,87in) - Peso 114g - Inmunidad al ruido Según IEC 1131-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 Especificaciones de comunicación - Velocidad de transmisión de datos 10/100/1000Mbps - Control de flujo Full / Half Duplex - Conectores RJ-45 (8P8C), 2 puertos (AutoMDIX) - Conmutador incorporado Tipo no gestionado - Protocolos Modbus TCP, Ethernet/IP, BOOTP, DHCP - Cable de comunicación S-FTP sobre CAT5e - Tiempo de inactividad 10 segundos - Configuración IP Desde i3 Configurator, usando Boot/p, XG5000 Especificación de E/S - E/S compatibles XGB - Módulos admitidos (por base) 8 - E/S digitales, máx. (por base) 256 (entradas y salidas) - E/S analógicas, máx. (por base) 32 (entradas y salidas) - Limitaciones de E/S (por sistema) Limitadas únicamente por el espacio de registro/variable disponible - Alimentación de los módulos de E/S 1500mA @ 5V DC máximo
