Sistema de verificación láser

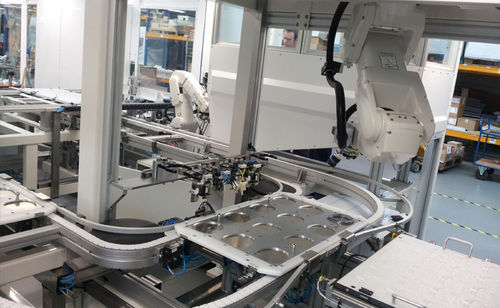

Integración totalmente automatizada inspección 100% en línea Resolución óptica 0,1 mm Tiempo de ciclo 16-24s Dos sistemas de cámara CCD Medición de perfiles con escáner láser Manipulación robótica rápida y precisa Adaptación flexible de la posición de agarre Apto para productos médicos y entornos de sala blanca Adaptable a una amplia gama de productos Interacción mínima con el usuario Diseño HMI intuitivo El sistema de verificación de piezas IMSTec proporciona una verificación totalmente automatizada de muchos tipos de muestras diferentes en paralelo, como implantes ortopédicos. Una pinza robótica garantiza una manipulación muy flexible y precisa de los productos. La geometría de cada pieza se mide y compara con la especificación. Una estación de pinzas incluida proporciona pinzas robóticas adaptadas para todos los productos. Un componente principal del sistema de embalaje totalmente automatizado de IMSTec es el sistema de verificación de piezas. Antes de embalar los implantes médicos en láminas de piel, se determina su tipo de producto y se verifica su geometría mediante un algoritmo genérico de procesamiento de imágenes. La forma, el tamaño y la posición de la pieza se envían al controlador del robot para que elija la pinza adecuada y disponga de una posición precisa para sujetar la pieza. El tratamiento posterior de la imagen verifica la superficie de recubrimiento de la pieza. Las piezas buenas pasan al proceso de embalaje y las defectuosas se separan. El sistema de verificación de piezas garantiza que la receta de embalaje seleccionada se ajusta a la pieza cargada. Se pueden cargar hasta 20 piezas diferentes, por lo que es necesario inspeccionar cada una de ellas. Inicialmente, todas las piezas se clasifican en una bandeja logística que consta de una placa difusora semitransparente.
