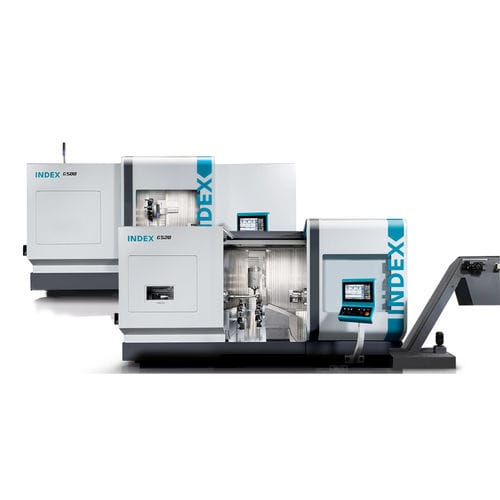

Centro de torneado-fresado CNC G5 series
horizontal3 ejescon husillos

Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 2
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 3
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 4
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 5
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 6
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 7
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 8
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 9
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 10
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 11
Centro de torneado-fresado CNC - G5 series  - INDEX Drehmaschinen - horizontal / 3 ejes / con husillos - imagen - 12
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de control
CNC
Tipo
horizontal
Número de ejes
3 ejes
Estructura
con husillos
Otras características
de alta eficacia, modular, para aplicaciones aeroespaciales, para piezas de gran tamaño, para acero, para la industria del automóvil
Diámetro

500 mm
(19,69 in)

Carrera X

Máx.: 700 mm
(27,56 in)

Mín.: -50 mm
(-1,97 in)

Carrera Y

Máx.: 170 mm
(6,69 in)

Mín.: -170 mm
(-6,69 in)

Carrera Z

1.580 mm, 1.600 mm, 2.280 mm, 2.300 mm
(62,2 in, 62,99 in, 89,76 in, 90,55 in)

Peso de la máquina

25.000 kg, 27.000 kg, 30.000 kg, 32.000 kg
(55.115,57 lb, 59.524,81 lb, 66.138,68 lb, 70.547,92 lb)

Potencia del husillo

26 kW, 27,5 kW, 68 kW, 85 kW
(35,35 hp, 37,39 hp, 92,45 hp, 115,57 hp)

Velocidad de rotación

2.500 rpm, 12.000 rpm, 18.000 rpm
(15.707,963 rad.min-1, 75.398,224 rad.min-1, 113.097,336 rad.min-1)

Descripción

Husillos principales y contrahusillos idénticos con hueco de husillo D 120 mm Mandril D 500 mm Conjunto de herramientas de hasta 139 unidades Gran estabilidad térmica y mecánica Elevada respuesta dinámica (rápida velocidad transversal de hasta 50 m/min) Amplia gama de piezas Para aplicaciones en los sectores de automoción, aeroespacial y de ingeniería mecánica Torreta portaútiles Sector: Ingeniería mecánica D 273 mm x 76 mm Brida Sector: Ingeniería mecánica D 178 mm x 120 mm Eje D 60 mm x 510 mm Soporte de rotor D 140 mm x 285 mm El centro de torneado y fresado INDEX G520 ofrece el mejor rendimiento para clientes de los sectores de automoción, aeroespacial y de ingeniería mecánica, contando con una amplia disponibilidad y fiabilidad de proceso: la solución completa cuando se trata de un mecanizado de alto rendimiento de grandes piezas de trabajo. El sistema modular INDEX G520 dispone de una gran variedad de opciones. Se puede integrar hasta 3 portaherramientas en la zona de trabajo. La zona de trabajo ofrece un amplio espacio para el mecanizado de toda clase de piezas de trabajo. El área de trabajo puede acomodar piezas con una longitud de hasta 1600 mm / 2300 mm. Los potentes husillo principal y contrahusillo han sido diseñados para diámetros de barra de hasta D 120 mm y para piezas de mandril de hasta D 500 mm. Se dispone de torres mediante árbol de transmisión para el mecanizado de piezas largas o de tipo eje. Por supuesto, el INDEX G520 también tiene capacidad para el mecanizado simultáneo en 5 ejes. El concepto ergonómico de configuración y operación ha sido de gran importancia para el nuevo diseño.
