Evacuador

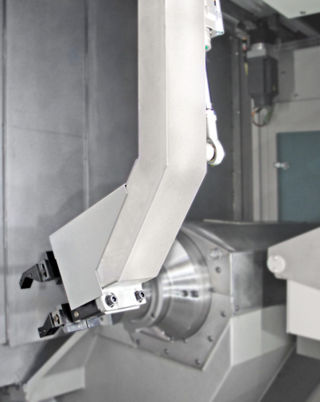

Aplicaciones Unidad de extracción de pórtico del eje Z con accionamiento NC La retirada automática de la pieza de trabajo mecanizada del husillo principal o del contrahusillo, depositándola a continuación sobre una cinta transportadora o en un depósito de piezas de trabajo. La retirada de la pieza residual del husillo principal en caso de mecanizado de barras, depositándola a continuación en un depósito de piezas residuales. El dispositivo de retirada de pórtico dispone de los siguientes componentes: 1. Eje numérico controlado por posición Z8 Un motor eléctrico acciona el brazo de agarre a través de una correa y una caja de cambios. El sistema de medición se encuentra en el motor. Se puede desplazar a cualquier posición. 2. Movimiento de pivote de la pinza Para evitar el contrahusillo, la pinza debe girarse hacia afuera o hacia adentro. Este movimiento se efectúa neumáticamente entre dos posiciones finales. 3. Pinza para piezas de trabajo La pieza de trabajo o la pieza residual de barra se recoge en el centro del husillo mediante mordazas de sujeción accionadas bilateralmente.
