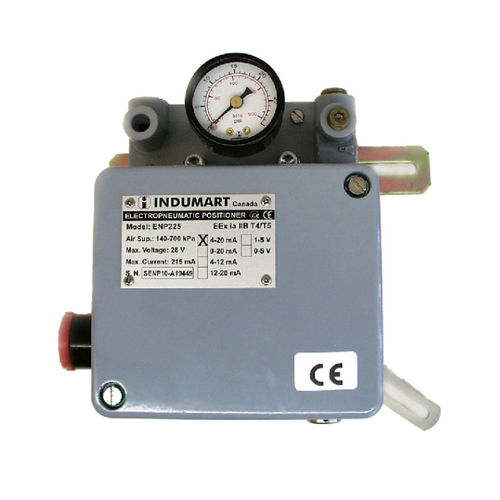

Posicionador para válvula electroneumático ENP225 series

linealanalógicoantideflagrante

PRECISO Y ESTABLE ENTRADA: 4-20 mA O 0-5 VDC AJUSTES DE CERO Y SPAN MODELOS DE SIMPLE O DOBLE EFECTO INTRÍNSECAMENTE SEGURO O A PRUEBA DE EXPLOSIÓN INTRODUCCIÓN Los posicionadores electroneumáticos Indumart ENP225 comparan la señal eléctrica (mA o VDC) con la posición del actuador, generando una señal de salida neumática de 0 a 100 psi (0 a 7 bar). La leva internai estándar tiene un perfil que garantiza una relación lineal entre la señal de entrada y la carrera del actuador. El perfil se puede cambiar para optimizar el rendimiento del posicionador. Los ajustes de cero y span son accesibles desde el exterior del instrumento. El instrumento está disponible en versión de simple o doble efecto. Dependiendo del proceso, se debe especificar un perfil de leva lineal, rápido, lento o virgen. La seguridad intrínseca para los grupos de zona 0 MA y MB y IIC es una característica estándar de la ENP225 Sériés. Opcionalmente, el instrumento se puede pedir con barreras antiexplosivas. Sin embargo, esta opción sólo está disponible para los modelos que aceptan señales de entrada de mA. Entrada 4 - 20 mA (estándar), para otras entradas ver el pedido Alcance de la señal de entrada 8...20 mA Ajustes Cero y margen Resistencia de entrada 270 Ωfor 4-20; 555 Ωfor 0-5 VDC Presión de suministro de aire 20 a 100 psi (1,4 a 7 bar) Consumo estático 0,5 a 1,2 Nm3/h Capacidad de carga/escape 4 Nm/h @ 20 psi (1.4 bar) 312 Nm/h @ 100 psi (7 bar) Ganancia de lazo abierto 100 min Límites de carrera de 15 a 100 mm Angular Stoke de montaje CamStd: 55° Dir: 90 Salida0 - 100% de la presión de alimentación Acción Directa o inversa Temperatura ambiente -20...+80°C Temperatura de almacenamiento -40...+90°C Deriva de temperatura 0,4%/10°C (-10...+70°C) Efecto de la presión de suministroCero desplazamientos del 0,5% del vano de entrada por cada cambio de 10 kPa
