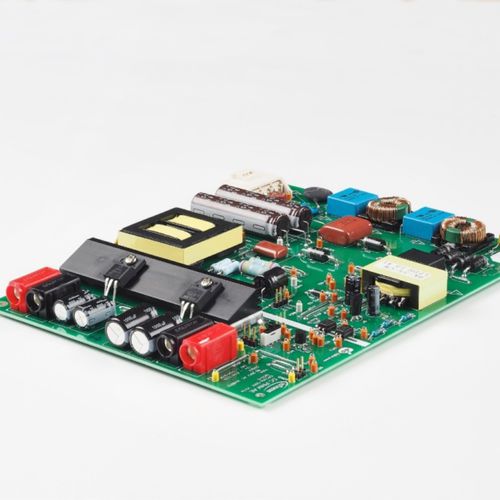

Convertidor DC/DC SMD DEMO-IDP2308-120W

industrialconfigurableCE

La placa de evaluación es un convertidor digital PFC-LLC con salida. Está controlada por el controlador combo XDP™ SMPS digital multimodo PFC-LLC IDP2308 de 2ª generación de Infineon. El IDP2308 está especialmente diseñado para fuentes de alimentación conmutadas utilizadas en sistemas de alimentación de TV y otras aplicaciones SMPS generales. Resumen de características Controlador de puerta PFC multimodo configurable PFC síncrono y control de modo de ráfaga LLC Curva VCO LLC no lineal configurable Arranque suave configurable Detección de tensión de entrada VAC y descarga de X-cap a través del pin HV Resumen de ventajas Celda de arranque de 600 V integrada Driver flotante integrado basado en tecnología de transformador sin núcleo Funcionamiento multimodo digital para una mayor curva de eficiencia Admite un bajo consumo en modo de espera mediante la función de descarga directa de la tapa X y el control avanzado del modo de ráfaga Elimina la fuente de alimentación auxiliar mediante la célula de arranque integrada y el modo de ráfaga Interfaz UART para comunicación y configuración en circuito Diseño flexible gracias a la posibilidad de programar una sola vez una amplia gama de parámetros Lista de componentes Controlador combinado XDP™ digital multimodo PFC y LLC (IDP2308) MOSFET de potencia CoolMOS™ CE de 600 V (IPD60R400CE, IPD60R1K5CE) Aplicaciones objetivo Fuente de alimentación de LCD-TV SMPS general
