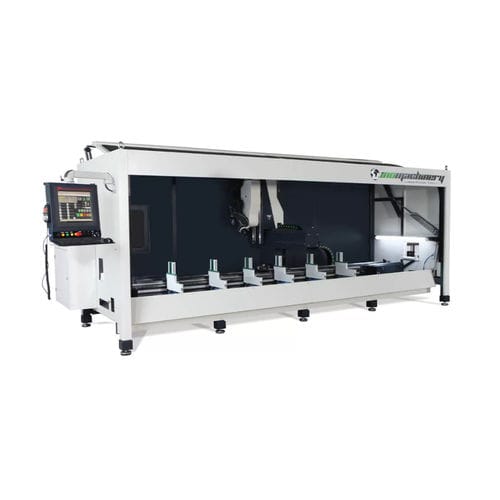

Centro de mecanizado 4 ejes Ino CALIFORNIA

verticaltipo puentepara aluminio

El centro de mecanizado de perfiles CNC de diseño compacto con 4 ejes controlados X-Y-Z-A. La máquina está diseñada principalmente para el procesamiento de perfiles de aluminio. Además del aluminio, también puede procesar cualquier tipo de perfil de aleación ligera con la ayuda de cortadores personalizados dedicados. El puente que lleva el electromandril de alta velocidad se desplaza sobre guías lineales mediante servomotores sin escobillas, independientemente del accionamiento, y procesa cualquier tipo de forma en los perfiles. El electromandril puede girar de 0 a 180 grados independientemente del accionamiento y mecanizar en cualquier posición angular y cambiar las herramientas desde el almacén de cambio de herramientas con 7 posiciones. El software CADCAM es una herramienta personalizada para los centros de mecanizado de perfiles "ino machinery". El punto de referencia neumático se inclina hacia arriba y hacia abajo automáticamente según el ciclo de trabajo de la máquina. Hay 6 unidades de sujeción de perfiles, que son posicionadas manualmente por el operario según los lugares que decide el CadCAM. Gracias a la opción de posicionamiento automático de las pinzas, el puente también puede posicionar las propias pinzas. Las cubiertas del recinto de la cabina se mueven automáticamente hacia arriba y hacia abajo cuando la máquina está en proceso y deja de procesar. La máquina funciona con un software personalizado para el procesamiento de perfiles. Gracias al software de procesamiento de perfiles, el operario importa los dibujos Dxf de los perfiles a procesar y los visualiza en 3D en la pantalla. Se introduce la longitud del perfil, cada orificio o ranura o forma libre se registra como una macro, luego estas macros se introducen como las operaciones a realizar en el perfil. Estas macros se seleccionan y se colocan en el perfil.
