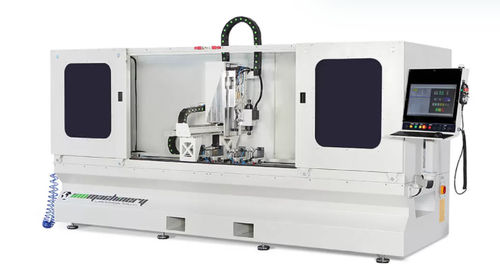

Centro de mecanizado para perfiles 3 ejes Ino Boxter (XC 1000)

con husillo rotativoCAD CAMpara puertas y ventanas

Centro de mecanizado de perfiles CNC con cabina de diseño económico que se mueve en los ejes X-Y-Z. Trabaja en perfiles con un husillo de alta velocidad que se mueve sobre un cuerpo de acero equipado con una unidad de control CNC y servomotores. El punto de referencia al principio y al final de la máquina se levanta manualmente y determina el punto cero de los perfiles. Las mordazas neumáticas de sujeción de los perfiles se colocan sobre guías lineales en 4 unidades como equipamiento estándar. Funciona con Uni_Link, un software personalizado para la fabricación de puertas y ventanas, y las posiciones de las mordazas se muestran en la propia interfaz de Uni_Link. Gracias al programa Uni_Link, los dibujos Dxf de los perfiles de puertas y ventanas se exportan a la HMI de la máquina. Se introduce el tamaño del perfil de la puerta a procesar, se selecciona el tipo de bisagra, el tipo de cerradura, y la máquina realiza los cálculos paramétricos sobre el perfil perfectamente. La cubierta de la máquina es cerrada manualmente por el operario mientras se procesan los perfiles y se abre manualmente al finalizar la operación. la máquina funciona con un software personalizado para la fabricación de puertas y ventanas, y toda la información sobre las posiciones de las abrazaderas, la orientación del perfil y los datos del perfil se muestran al operario en su propia interfaz. Gracias al Software de Procesamiento de Perfiles, los dibujos Dxf de los perfiles de puertas y ventanas son importados por el software, se introduce el tamaño del perfil de la puerta a procesar, luego se selecciona el tipo de bisagra y el tipo de cerradura como macros. El programa de procesamiento se emite y aparece en la interfaz del programa. A medida que cambian las longitudes de los perfiles, el software de procesamiento de perfiles realiza las mismas operaciones de forma paramétrica en diferentes longitudes y prepara el archivo del programa de procesamiento realizando todos los cálculos de forma independiente.
