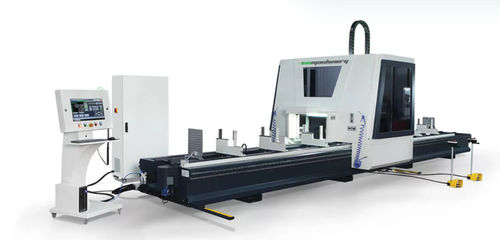

Centro de mecanizado CNC 4 ejes Ino XP 8000
con husillo rotativotipo puentetipo pórtico

centro de mecanizado CNC 4 ejes
centro de mecanizado CNC 4 ejes
centro de mecanizado CNC 4 ejes
centro de mecanizado CNC 4 ejes
centro de mecanizado CNC 4 ejes
centro de mecanizado CNC 4 ejes
centro de mecanizado CNC 4 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
4 ejes
Orientación del husillo
con husillo rotativo
Estructura
tipo puente, tipo pórtico
Material mecanizado
para aluminio, para acero, para acero inoxidable
Nariz del husillo
HSK F63
Número de herramientas
8 herramientas
Otra función
de fresado, de taladrado
Aplicaciones
para perfiles, CAD CAM
Otras características
de gran velocidad
Carrera X

6.500 mm
(255,91 in)

Carrera Y

350 mm
(13,78 in)

Carrera Z

350 mm
(13,78 in)

Velocidad de rotación

Máx.: 24.000 rpm
(150.796 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

27 kW
(36,71 hp)

Altura máxima de la pieza

350 mm
(14 in)

Velocidad de avance del eje X

1 m/s
(3 ft/s)

Velocidad de avance del eje Y

1 m/s
(3 ft/s)

Peso total

4.500 kg
(9.920,8 lb)

Longitud total

9.300 mm
(366,1 in)

Anchura total

2.400 mm
(94,5 in)

Altura total

3.000 mm
(118,1 in)

Descripción

ino XP 8000 es un centro de mecanizado CNC de 4 ejes tipo Gantry para el procesamiento de perfiles. El cuerpo de la máquina, de tipo Maxi-Steel, extra reforzado, tiene una enorme rigidez y flexibilidad en el procesamiento de perfiles de 350 mm X 350 mm con una precisión de 0,1 mm / 1 metro y una velocidad del eje X de 80 mt./min. Con el cuerpo pesado y el puente de mecanizado tipo pórtico, es posible procesar los perfiles de aluminio más pesados, incluso perfiles de acero endurecido y acero inoxidable. Las unidades de sujeción se mueven automáticamente por la columna, y los datos se recogen desde el software de mecanizado de perfiles CADCAM 3D que genera códigos G a partir de los dibujos de los perfiles. Todos los datos de los perfiles pueden importarse desde archivos dxf y dwg muy fácilmente a través del software. Las operaciones de mecanizado se pueden programar utilizando las macros preparadas para el taladrado y el fresado. La máquina tiene un husillo de 7,5 kW y 24.000 rpm con velocidad ajustable para diferentes espesores de materiales El husillo de alta velocidad puede girar en el eje A entre 0 y 180 en todos los grados intermedios. Los servomotores sin escobillas y los servoconductores controlan todos los ejes a través de un controlador CNC. El controlador CNC real está recogiendo los datos de procesamiento de los códigos G del software de mecanizado de perfiles CAD-CAM 3D, y todos los movimientos de los ejes se ajustan muy suavemente y se controlan perfectamente El almacén del cambiador automático de herramientas está colocado dentro de la cubierta de la máquina justo al lado del husillo. El cambiador de herramientas se mueve con el husillo para no perder tiempo durante los cambios de herramientas. Dentro del almacén del cambiador de herramientas, es posible colocar muchas herramientas de hasta 300 mm de diámetro de disco de corte y 200 mm de longitud de brocas de corte. Este gigantesco almacén de herramientas ayuda al operario a resolver muchos problemas de mecanizado muy fácilmente

---
